Приспособления для растачивания кулачков
Перед тем как растачивать кулачки на токарном станке, следует установить их в рабочее положение - примерно посередине между положениями разжатого и зажатого состояния с приложением усилия. Если этого не сделать, то геометрия обработанной поверхности кулачков будет отличаться от желаемой, что приведёт к таким негативным последствиям как биение заготовки, её деформация и ненадёжное закрепление. Расточное кольцо позволяет существенно ускорить подготовку сырых кулачков и обойтись без временных вставок.

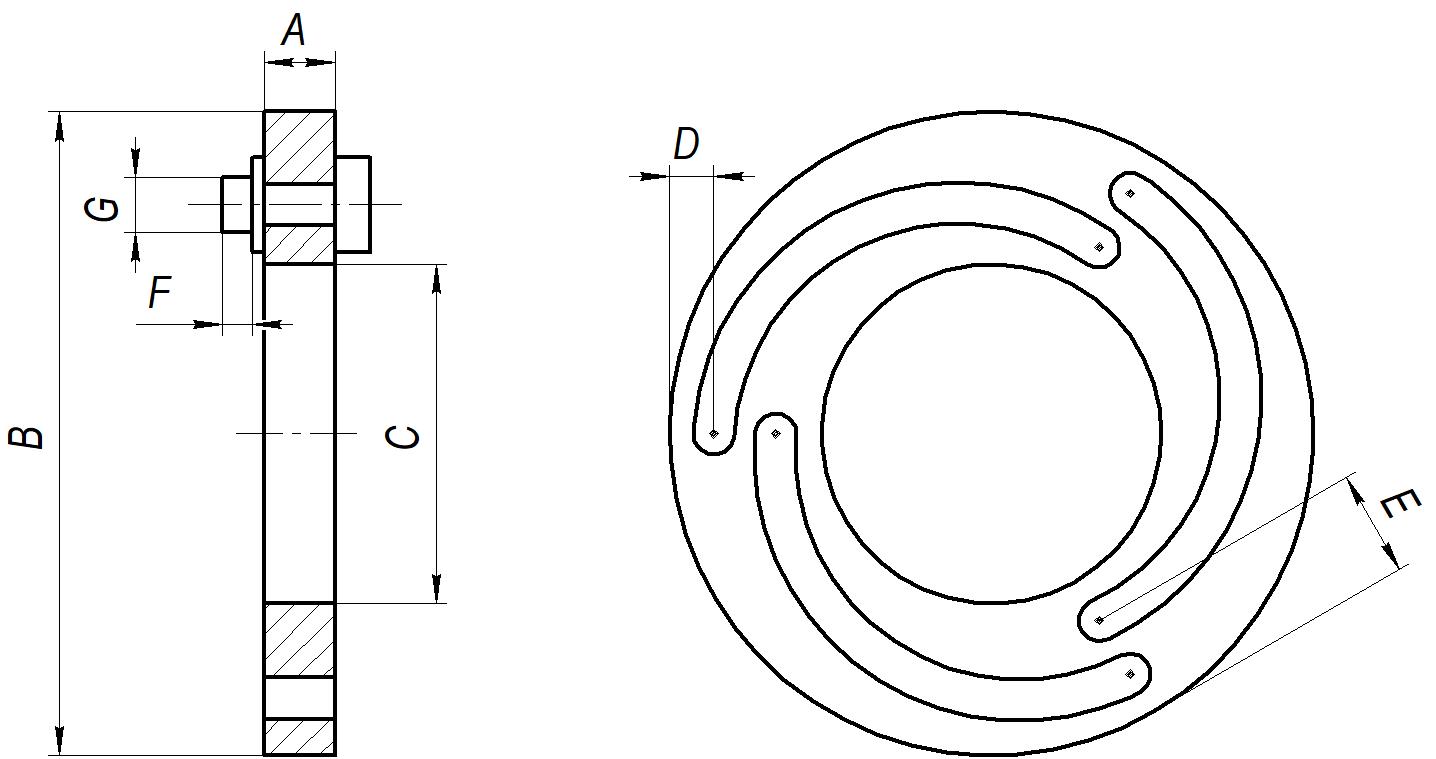

Размеры расточных колец серии RP
| A | B | C | D | E | F | G | Вес, кг | |
|---|---|---|---|---|---|---|---|---|
| RP04 | 12 | 114 | 34 | 12 | 28 | 9 | 13 | 0,9 |
| RP05 | 12 | 140 | 60 | 12 | 28 | 9 | 13 | 1,2 |
| RP06 | 12 | 168 | 60 | 12 | 32 | 9 | 16,5 | 1,5 |
| RP08 | 12 | 218 | 115 | 15 | 36 | 9 | 18,5 | 2,4 |
| RP10 | 12 | 258 | 150 | 17 | 40 | 9 | 18,5 | 3,1 |
| RP12 | 15 | 316 | 188 | 21 | 50 | 9 | 22,5 | 5,4 |
| RP15 | 20 | 380 | 230 | 23 | 52 | 16 | 31 | 10,1 |

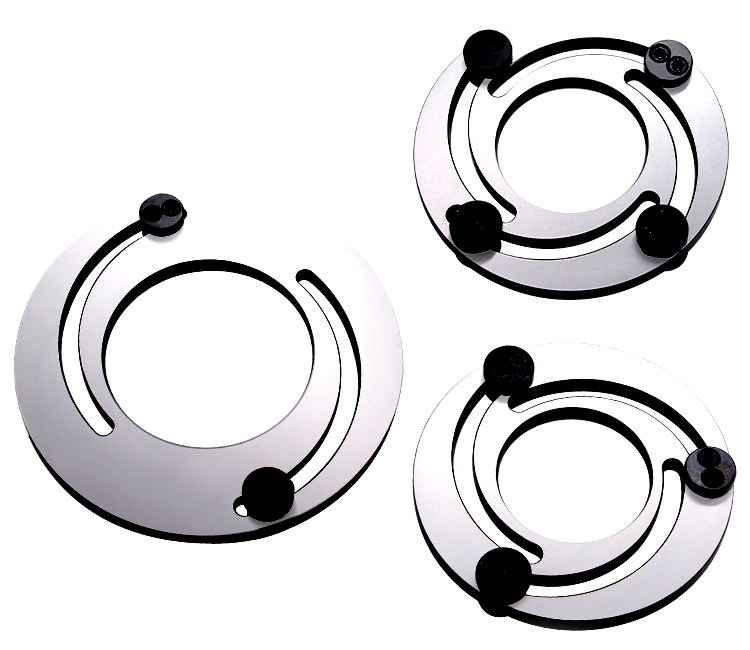

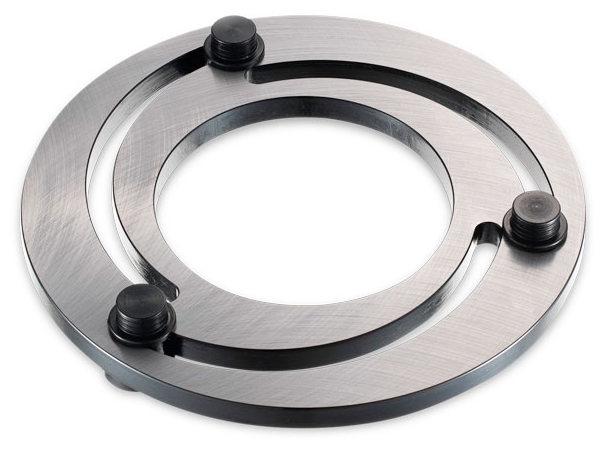

Расточные кольца изготавливаются в исполнениях для двух- трёх- и четырёхкулачковых патронов. Все размеры у них идентичны, отличается только количество сквозных пазов и бобышек.
Как использовать расточное кольцо

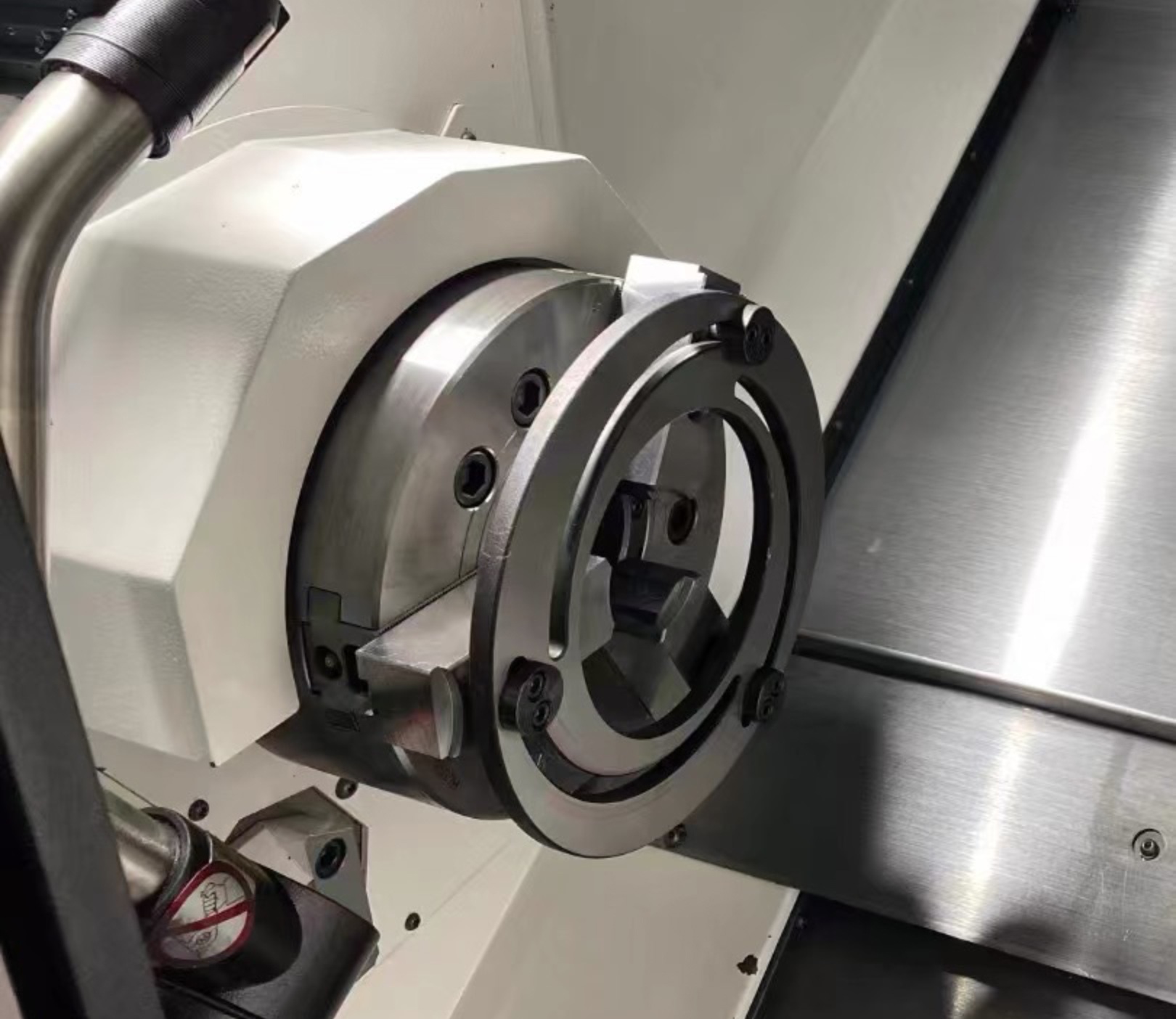

Бобышки расточного кольца вставляются в болтовые отверстия кулачков, после чего патрон приводят в действие и проверяют полученную зажимную позицию. Если кулачки оказались далеко от середины рабочего хода, патрон возвращают в незажатое положение, после чего снова приводят в действие одновременно с поворотом расточного кольца на небольшой угол. Так как бобышки перемещаются вдоль пазов кольца, новое положение кулачков зажатого патрона будет ближе или дальше от центра, чем в предыдущий раз. Повторяя эти действия, подбирают желаемое положение кулачков перед расточкой. Во избежание повреждений расточного кольца перед его использованием уменьшают до минимально допустимых значений усилие гидроцилиндра.
