Цанговые оправки и удлинители
Цанговые оправки Side Lock (серия с лыской) предназначены для надежного зажима инструмента в цанге с последующей установкой в цилиндрическое отверстие токарного блока или фрезерного патрона. Фиксация цангового удлинителя в отверстии происходит за счёт радиального винта, который упирается в лыску сбоку. Такое решение гарантирует повышенную жесткость системы и стабильность обработки при высоких нагрузках на сдвиг и кручение.

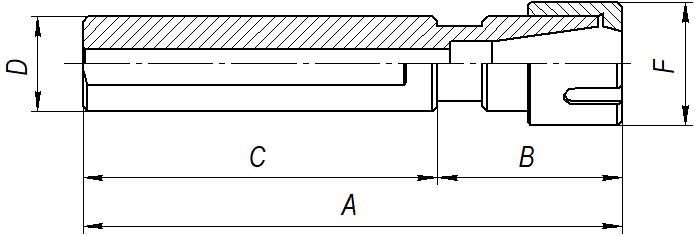

Размеры цанговых оправок серии SL
| A | B | C | D | F | Тип цанги | |
|---|---|---|---|---|---|---|
| SL20-ER11-80 | 76,6 | 16,6 | 60 | 20 | 16 | ER11 |
| SL20-ER16-80 | 86,6 | 26,6 | 60 | 20 | 22 | ER16 |
| SL20-ER20-80 | 97 | 32 | 65 | 20 | 28 | ER20 |
| SL25-ER16-80 | 97 | 32 | 65 | 25 | 22 | ER16 |
| SL25-ER20-80 | 97 | 32 | 65 | 25 | 28 | ER20 |
| SL25-ER25-80 | 97 | 32 | 65 | 25 | 42 | ER25 |
| SL25-ER25-100 | 108 | 38 | 70 | 25 | 50 | ER25 |
| SL32-ER16-80 | 97 | 32 | 65 | 32 | 22 | ER16 |
| SL32-ER20-80 | 102 | 32 | 70 | 32 | 28 | ER20 |
| SL32-ER25-80 | 102 | 32 | 70 | 32 | 42 | ER25 |
| SL32-ER32-80 | 108 | 38 | 70 | 32 | 50 | ER32 |
| SL32-ER40-80 | 120 | 50 | 70 | 32 | 63 | ER40 |
| SL40-ER32-80 | 108 | 38 | 70 | 40 | 50 | ER32 |
| SL40-ER40-80 | 128 | 53 | 75 | 40 | 63 | ER40 |
| SL45-ER32-120 | 178 | 58 | 120 | 45 | 50 | ER32 |
| SL45-ER40-120 | 180 | 60 | 120 | 45 | 63 | ER40 |
| SL5/4"-ER25-60 | 97 | 37 | 60 | 31,75 | 42 | ER25 |
| SL5/4"-ER32-60 | 103 | 43 | 60 | 31,75 | 50 | ER32 |
| SL5/4"-ER40-60 | 120 | 60 | 60 | 31,75 | 63 | ER40 |
| SL3/2"-ER32-80 | 118 | 38 | 80 | 38,1 | 50 | ER32 |
| SL3/2"-ER40-75 | 135 | 60 | 75 | 38,1 | 63 | ER40 |
Цанговые патроны серии SL в базовом исполнении оснащаются гайкой типа UM, цанга в комплект не входит. Для достижения высокой точности и долговечности содержите инструмент и оснастку в чистоте, не допускайте попадания стружки, пыли или жидкостей в области зажима.
