Сопла СОЖ высокого давления

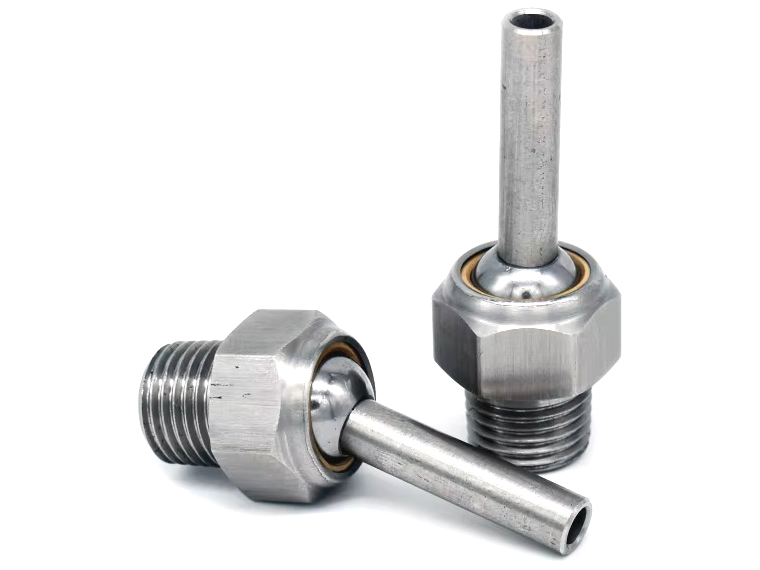

Металлические сопла прямой формы — наиболее популярное решение для фокусирования струи охлаждающей жидкости в заданном направлении. Правильная подача СОЖ в зону резания продлевает срок службы инструмента, оперативно удаляет стружку и улучшает качество обработанной поверхности. Сопла могут быть установлены в инструментальный блок токарного станка или непосредственно в револьверную головку, возможно использование на фрезерном станке вместо пластиковых трубок.

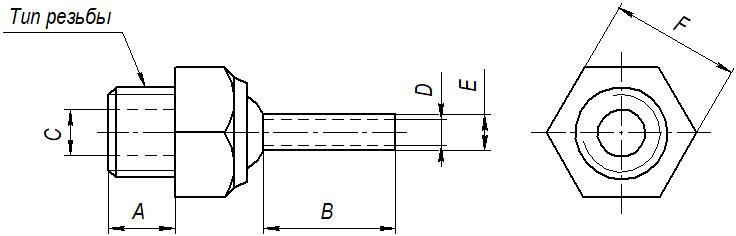

Размеры прямых сопел серии JTS
Сопла с конической трубной резьбой PT (JIS B 0203)
| Тип резьбы | A | B | C | D | E | F | |
|---|---|---|---|---|---|---|---|
| JTSP-1/8-20 | PT 1/8" | 10 | 20 | 6 | 4 | 6 | 17 |
| JTSP-1/8-40 | PT 1/8" | 10 | 40 | 6 | 4 | 6 | 17 |
| JTSP-1/8-60 | PT 1/8" | 10 | 60 | 6 | 4 | 6 | 17 |
| JTSP-1/4-20 | PT 1/4" | 10 | 20 | 6 | 4 | 6 | 17 |
| JTSP-1/4-40 | PT 1/4" | 10 | 40 | 6 | 4 | 6 | 17 |
| JTSP-1/4-60 | PT 1/4" | 10 | 60 | 6 | 4 | 6 | 17 |
| JTSP-3/8-30 | PT 3/8" | 13 | 30 | 10 | 6 | 8 | 24 |
| JTSP-3/8-50 | PT 3/8" | 13 | 50 | 10 | 6 | 8 | 24 |
| JTSP-3/8-70 | PT 3/8" | 13 | 70 | 10 | 6 | 8 | 24 |
| JTSP-1/2-40 | PT 1/2" | 18 | B40 | 12 | 8 | 10 | 32 |
| JTSP-1/2-60 | PT 1/2" | 18 | 60 | 12 | 8 | 10 | 32 |
| JTSP-1/2-80 | PT 1/2" | 18 | 80 | 12 | 8 | 10 | 32 |
Сопла с конической трубной резьбой NPT (ASME B1.20.1)
| Тип резьбы | A | B | C | D | E | F | |
|---|---|---|---|---|---|---|---|
| JTSN-1/8-20 | NPT 1/8" | 10 | 20 | 6 | 4 | 6 | 17 |
| JTSN-1/8-40 | NPT 1/8" | 10 | 40 | 6 | 4 | 6 | 17 |
| JTSN-1/8-60 | NPT 1/8" | 10 | 60 | 6 | 4 | 6 | 17 |
| JTSN-1/4-20 | NPT 1/4" | 10 | 20 | 6 | 4 | 6 | 17 |
| JTSN-1/4-40 | NPT 1/4" | 10 | 40 | 6 | 4 | 6 | 17 |
| JTSN-1/4-60 | NPT 1/4" | 10 | 60 | 6 | 4 | 6 | 17 |
| JTSN-3/8-30 | NPT 3/8" | 13 | 30 | 10 | 6 | 8 | 24 |
| JTSN-3/8-50 | NPT 3/8" | 13 | 50 | 10 | 6 | 8 | 24 |
| JTSN-3/8-70 | NPT 3/8" | 13 | 70 | 10 | 6 | 8 | 24 |
| JTSN-1/2-40 | NPT 1/2" | 18 | 40 | 12 | 8 | 10 | 32 |
| JTSN-1/2-60 | NPT 1/2" | 18 | 60 | 12 | 8 | 10 | 32 |
| JTSN-1/2-80 | NPT 1/2" | 18 | 80 | 12 | 8 | 10 | 32 |
Резьбы PT и BSPT полностью идентичны. Однако, PT и NPT несовместимы и не взаимозаменяемы: NPT распространена в Северной Америке (США, Канада) и обладает профилем 60 градусов; PT чаще используется в Китае, Японии, Европе, Великобритании, профиль у неё 55 градусов. Соединение несовместимых типов резьб может привести к утечкам и деформациям, хотя на первый взгляд решение иногда кажется надёжным. Настоятельно рекомендуем перед навинчиванием проверять профиль резьбы с помощью шаблонов-щупов, а при их отсутствии — обращать внимание на страну происхождения оборудования и не прилагать чрезмерных усилий при навинчивании резьбы.
