Гибкие трубки для подачи СОЖ

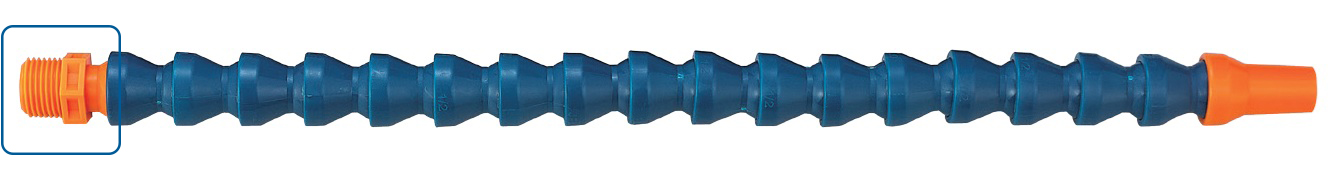

Гибкая модульная система подвода СОЖ собирается из пластиковых сегментов, которые крепятся к станку фитингами с резьбой (зачастую эти фитинги называют коннектерами). В зависимости от диаметров трубки и присоединительной резьбы выбирают тот или иной штуцер с краном или без него. Наличие крана позволяет снизить расход СОЖ в неиспользуемых трубках и тем самым повысить напор струи, если множество разных трубок работают от одной помпы.
Размеры крепёжных элементов

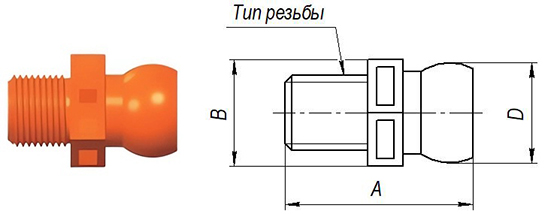

Штуцеры JMCH
| Серия | Тип резьбы | A | B | D | |
|---|---|---|---|---|---|
| JMCH-1/4-G1/8 | 1/4" | G 1/8" (опц. PT 1/8" или NPT 1/8") | 26,3 | 16,1 | 12,5 |
| JMCH-1/4-G1/4 | 1/4" | G 1/4" (опц. PT 1/4" или NPT 1/4") | 26,4 | 16,1 | 12,5 |
| JMCH-3/8-G1/4 | 3/8" | G 1/4" (опц. PT 1/4" или NPT 1/4") | 32 | 16,1 | 17 |
| JMCH-3/8-G3/8 | 3/8" | G 3/8" (опц. PT 3/8" или NPT 3/8") | 32 | 18,8 | 17 |
| JMCH-3/8-G1/2 | 3/8" | G 1/2" (опц. PT 1/2" или NPT 1/2") | 33 | 21 | 17 |
| JMCH-1/2-G3/8 | 1/2" | G 3/8" (опц. PT 3/8" или NPT 3/8") | 38,3 | 18,8 | 21,5 |
| JMCH-1/2-G1/2 | 1/2" | G 1/2" (опц. PT 1/2" или NPT 1/2") | 38 | 21 | 21,5 |
| JMCH-3/4-G3/4 | 3/4" | G 3/4" (опц. PT 3/4" или NPT 3/4") | 40 | 26,5 | 27,8 |

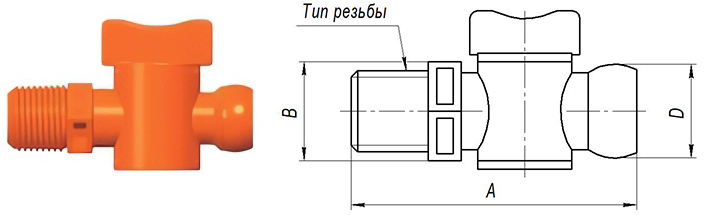

Краны JMCV
| Серия | Тип резьбы | A | B | D | |
|---|---|---|---|---|---|
| JMCV-1/4 | 1/4" | G 1/4" (опц. PT 1/4" или NPT 1/4") | 40,1 | 16,1 | 12,5 |
| JMCV-3/8 | 3/8" | G 3/8" (опц. PT 3/8" или NPT 3/8") | 48,5 | 18,8 | 17 |
| JMCV-1/2 | 1/2" | G 1/2" (опц. PT 1/2" или NPT 1/2") | 60,7 | 21 | 21,5 |
| JMCV-3/4 | 3/4" | G 3/4" (опц. PT 3/4" или NPT 3/4") | 74,9 | 26,5 | 27,8 |
Резьбы PT и BSPT полностью идентичны, остальные типы между собой несовместимы: PT — это конусная резьба с уклоном 1:16 и профилем 55°; NPT также имеет уклон 1:16, но угол провиля витка у неё равен 60°; резьба G — цилиндрическая, угол профиля составляет 55°. Скручивая несовместимые типы резьбы, пользователь рискует их повредить и получить негерметичное соединение.

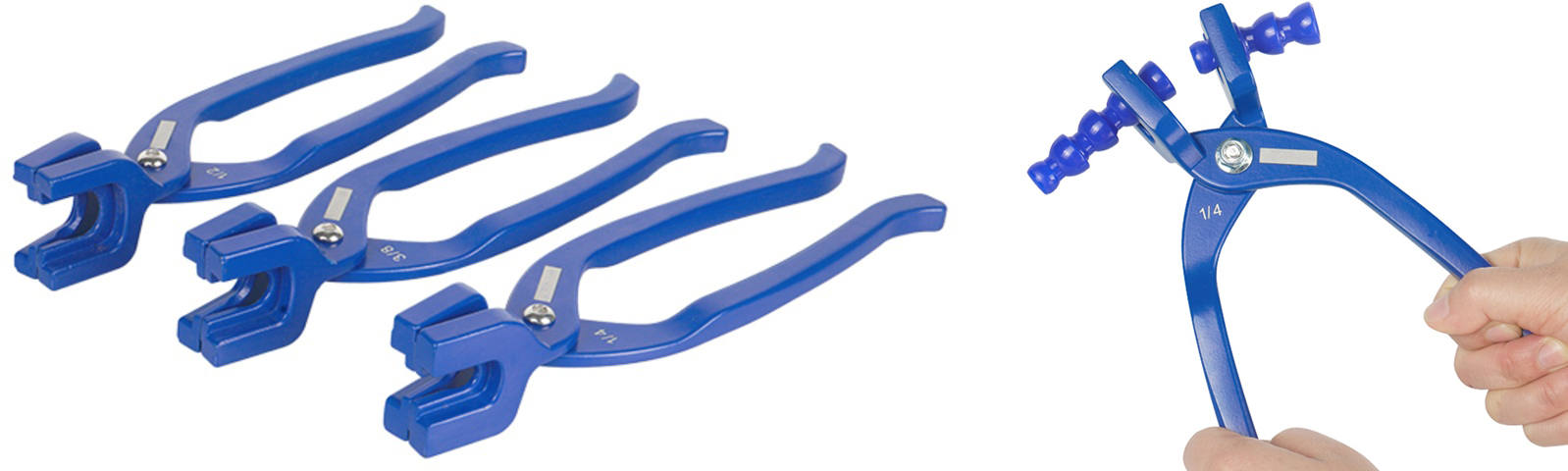

Работа модульных трубок без течи и других побочных явлений гарантируется при давлении СОЖ в пределах 3 бар. Для сборки трубок рекомендуется использование специальных ручных приспособлений.
