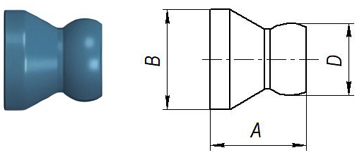

Тело гибкого трубопровода набирается из одинаковых синих пластиковых сегментов, которые соединяются с фитингами и между собой шарнирным способом. Данная конструкция позволяет направлять трубку под любым углом, но при этом сохраняет жёсткость под давлением жидкости. Материалом, из которого изготавливаются модули трубки, является полиоксиметилен (POM) — износостойкий пластик с низким коэффициентом трения, высокой жёсткостью и превосходной химической стойкостью к маслам и СОЖ.

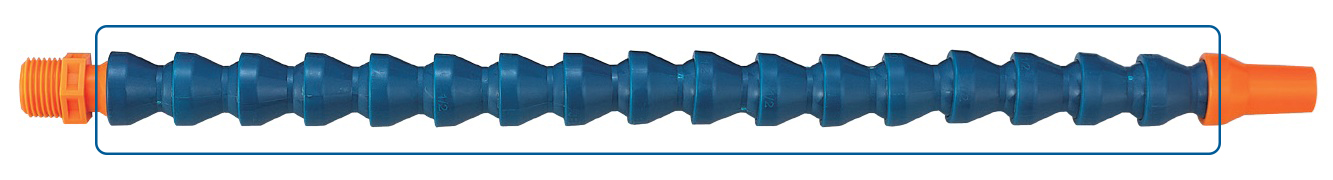

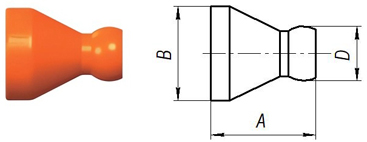

Для расчёта необходимого количества сегментов из общей длины трубки вычитают длину сопла и делят полученное значение на эффективную длину сегмента. Например, в трубке 1/4" длиной около 30 см должно быть 17 основных сегментов, штуцер и сопло. Угол между осями соседних сегментов влияет на форму трубки: чем больше этот угол, тем меньше будет радиус изгиба собранной трубки.

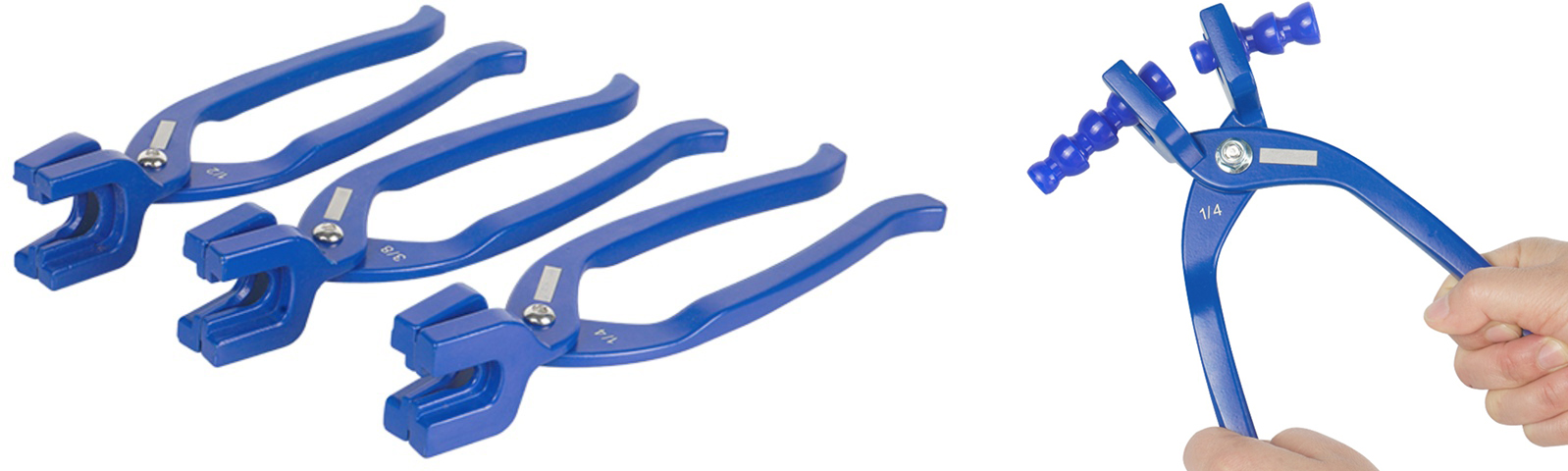

Работа модульных трубок без течи и других побочных явлений гарантируется при давлении СОЖ в пределах 3 бар. Для сборки трубок рекомендуется использование специальных ручных приспособлений.
