Сухари
Сухари для полых патронов отличаются укороченной или облегчённой конструкцией, поскольку центральное отверстие патрона ограничивает глубину Т-образных пазов. Предназначены для надёжной фиксации сменных кулачков при обработке длинных прутковых заготовок, проходящих через шпиндель насквозь. Как правило, такие сухари используют более короткие крепёжные винты во избежание контакта с внутренними стенками патрона, требуют внимательности при подборе под конкретную модель.

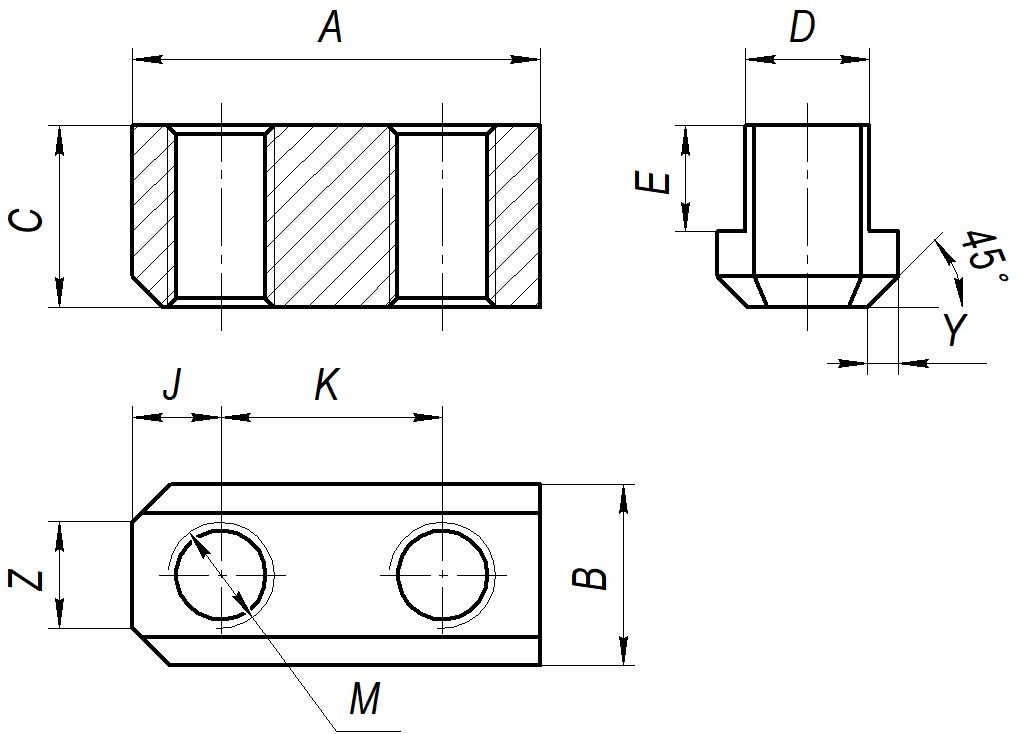

Размеры сухарей серии TH
| A | B | C | D | E | J | K | M | Y | Z | |
|---|---|---|---|---|---|---|---|---|---|---|
| TH05 | 26,0 | 15,0 | 15,0 | 10 | 9,5 | 6 | 14 | M8 | 2,5 | 5 |
| TH06 | 36,5 | 17,5 | 18,5 | 12 | 11,0 | 8,2 | 20 | M10 | 3,0 | 5 |
| TH08 | 46,5 | 20,0 | 20,5 | 14 | 12,0 | 10,5 | 25 | M12 | 3,0 | 12 |
| TH10 | 51,0 | 22,5 | 21,5 | 16 | 13,0 | 11 | 30 | M12 | 4,0 | 11 |
| TH12 | 55,5 | 29,5 | 27,8 | 21 | 16,3 | 11,5 | 30 | M16 | 4,0 | 13 |
| TH15 | 80,0 | 33,5 | 38,0 | 24 | 21,5 | 17 | 43 | M20 | 4 | 11 |
| TH24 | 100,0 | 37,5 | 45,0 | 25 | 26,0 | 20 | 60 | M20 | 4 | 16 |
