Каленые кулачки

Каленые кулачки с гребенкой предназначены для надежного зажима заготовок по необработанным поверхностям при черновой обработке. Благодаря высокой твердости и износостойкости они сохраняют геометрию в серийном производстве, а гребенчатая насечка обеспечивает надежное сцепление даже с грубыми заготовками — поковками, штамповками или прутком. Такие кулачки не требуют финишной расточки на станке и готовы к работе сразу после установки.

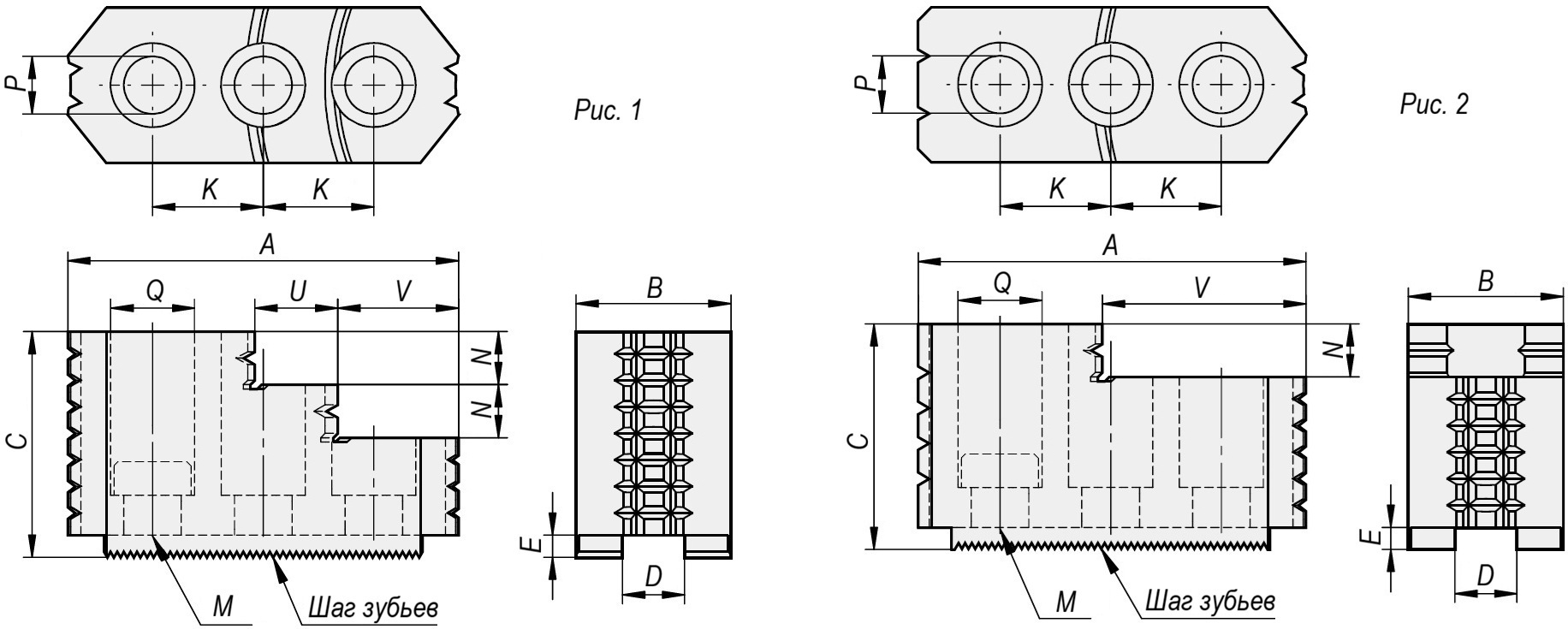

Размеры кулачков серии HJ

	A	B	C	D	E	K	M	N	P	Q	U	V	Шаг зубьев	Рис.	Вес, кг
HJ05	53	23	28	10	4	14	M8	10	8,5	13,5	23	30	1,5×60°	2	0,4
HJ06	67	31	35	12	5	20	M10	12	11	17	27	40	1,5×60°	2	1
HJ08	86	35	51	14	5	25	M12	12	13	19	18	31	1,5×60°	1	1,9
HJ10	100	40	54	16	5	30	M12	50	13	13	19	17	1,5×60°	1	2,9
HJ12H	108	50	67	21	5	30	M16	16	20	17	20	48	1,5×60°	1	3,5
HJ12S	108	50	67	18	5	30	M14	16	15	22	20	48	1,5×60°	1	3,7
HJ15H (15"-18")	149	62	86	22	8	43	M20	20	21	32	34	63	1,5×60°	1	9,6
HJ15S (15"-18")	149	62	86	25,5	5	43	M20	20	21	32	34	63	1,5×60°	1	9,5
HJ24 (21"-24")	159,5	80	90	25	9	50	M20	40	21	32	55	104,5	3×60°	2	14,3

Совместимость кулачков серии HJ

Совместимость кулачков с токарными патронами напрямую зависит от размеров D, K, типоразмера болта M и шага зубьев, поэтому данные параметры окончательные и не могут быть изменены. Остальные размеры являются справочными и могут незначительно отличаться от фактических размеров.

	Autogrip	Autostrong	Chandox	Kitagawa	Samchully	Seoam
HJ05	2H-205 3H-205 2L-205 3L-205 2M-05 3M-05 2P-05 3P-05	N-205 NT-205	CL-05 MO-05 MOT-05 OP-205 OPT-205	-	-	CAH-05
HJ06	2H‑206 3H‑206 4H‑206 1L‑06 2L‑206 3L‑206 2M‑06 3M‑06 3N‑06 2P‑06 3P‑06	N‑206 NB‑206 NL‑06 NT‑206 NHT‑208 NIT‑206 V‑206 VT‑206	CL‑06 CLT‑06 EL‑06 ELT‑06 MB‑06 MEL‑06 MELT‑06 ML‑06 MLT‑06 MO‑06 MOT‑06 NT‑07 OP‑206 OPB‑206 OPBF‑206 OPBT‑206 OPF‑206 OPT‑206	AS06 AT06 B‑06 B‑206 BB206 BL206 BT206 BS306 HOH‑206 N‑06 NL06 NT06 NLT06 NRC06	HC‑06 HCH‑06 HCL‑06 HCLT‑06 HCT‑06 HS‑06 HSL‑06 HST‑06 IDS‑250 IDS‑315 MCH‑06 MH‑206 MHT‑206 UR‑175	CAH‑06 CAHA‑06 CAHT‑06 CAHTA‑06 CAS‑06 CASA‑06 CASL‑06 CAST‑06 CASTA‑06 CGH‑06 CGHA‑06 CGHT‑06
HJ08	2H‑208 3H‑208 4H‑208 1L‑08 2L‑208 3L‑208 2M‑08 3M‑08 3N‑08 2P‑08 3P‑08 3Q‑08	N‑208 NB‑208 NL‑08 NT‑208 NIT‑208 V‑208 VT‑208	CL‑08 CLT‑08 EL‑08 ELT‑08 MB‑08 MEL‑08 MELT‑08 ML‑08 MLT‑08 MO‑08 MOT‑08 NT‑09 OP‑208 OPB‑208 OPBF‑208 OPBT‑208 OPF‑208 OPT‑208	AS08 AT08 B‑08 B‑208 BB208 BL208 BS308 BT208 DL08 HOH‑208 N‑08 NL08 NT08 NTL‑08 NRC08	HC‑08 HCF‑08 HCH‑08 HCL‑08 HCLF‑08 HCLT‑08 HCT‑08 HS‑08 HSF‑08 HSL‑08 HST‑08 IDF‑210 MCH‑08 MH‑208 MHF‑208 MHT‑208 UR‑210	CAH‑08 CAHA‑08 CAHT‑08 CAHTA‑08 CAS‑08 CASA‑08 CASL‑08 CAST‑08 CASTA‑08 CGH‑08 CGHA‑08 CGHF‑08 CGHT‑08 CGHTA‑08
HJ10	2H‑210 3H‑210 4H‑10 1L‑10 2L‑210 3L‑210 2M‑10 3M‑10 3N‑10 2P‑10 3P‑10 3Q‑10	N‑210 NB‑210 NL‑10 NT‑210 NIT‑210 V‑210 VT‑210	CL‑10 CLT‑10 EL‑10 ELT‑10 MB‑10 MEL‑10 MELT‑10 ML‑10 MLT‑10 MO‑10 MOT‑10 NT‑10 OP‑210 OPB‑210 OPBF‑210 OPBT‑210 OPF‑210 OPT‑210	AS10 AT10 B‑10 B‑210 BB210 BL210 BS310 BT210 HOH‑10K N‑10 NL10 NT10 NLT10 NRC10 UVE200K UVE250K	HC‑10 HCH‑10 HCLT‑10 HCT‑10 HS‑10 HSF‑10 HSL‑10 HST‑10 IDF‑260 MCH‑10 MH‑210 MHF‑210 MHT‑210 UR‑250	CAH‑10 CAHA‑10 CAHT‑10 CAHTA‑10 CAS‑10 CASA‑10 CAST‑10 CASTA‑10 CGH‑10 CGHA‑10 CGHF‑10 CGHT‑10
HJ12H	2H‑12 3H‑12 3H‑212 4H‑12 2L‑12 3L‑212 2M‑12 3M‑12 2P‑12 3P‑12 3PS‑12 3Q‑12 3V‑12	N‑212 NB‑212 NT‑212 NIT‑212	MO‑12 NT‑12 OP‑212 OPB‑212 OPF‑212 OPT‑212	B‑212 BB212 BL212 BT212 BLT212	HS‑12 HSF‑12 HSL‑12 HST‑12 MH‑212 MHF‑212 MHT‑212 UR‑315	CAH‑12 CAHA‑12 CAHT‑12 CAHTA‑12 CGH‑12 CGHA‑12 CGHF‑12 CGHT‑12
HJ12S	2P‑12 3P‑12 4V‑12	V‑212 VT‑212 VIT‑212	CL‑12 CLT‑12 VL‑12	B‑12 DL12 HOH‑12K N‑12 NL12 NT12 NLT12	HC‑12 HCF‑12 HCH‑12 HCL‑12 HCLF‑12 HCLT‑12 HCT‑12 IDF‑310 IDS‑630	CAS‑12 CASA‑12 CAST‑12 CASTA‑12
HJ15H	2H‑15 3H‑15 4H‑15 3H‑18 4H‑18	N‑215 N‑218 NT‑215 NIT‑215 NIT‑218	OP‑215 OP‑218 OPB‑215 OPB‑218 OPF‑215 OPF‑218 OPT‑215	B‑15 B‑18 HOH‑15K	HCH‑15 HCH‑18 HCHF‑15 HCHF‑18 HCHT‑15	CAH‑15 CAH‑18 CAHA‑15 CAHA‑18 CAHT‑15 CAHTA‑15 CGH‑18
HJ15S	3H‑15 3H‑215 4H‑15 3H‑18 3H‑18B 4H‑18 2L‑15 3L‑15 2P‑15 3P‑215 3P‑218 3V‑15 4V‑15 3V‑18 4V‑18	V‑215 V‑218 VT‑215 VIT‑218	CL‑15 CL‑18 VL‑15 VL‑18	B‑215 N‑15 N‑18	HC‑15 HC‑18 HCF‑15 HCF‑18 IDF‑380 IDF‑450	CAS‑15 CAS‑18 CASA‑15 CASA‑18
HJ24	3H‑221 3H‑224 3H‑232 3P‑221 3P‑224 3V‑21 3V‑24 3V‑32 4V‑21 4V‑24 4V‑32	N‑220 N‑224 NIT‑224 V‑221 V‑224	CL‑21 CL‑24 CL‑32 CL‑40 OP‑221 OP‑224 VL‑21DP VL‑24DP VL‑32DP	B‑21 B‑24 N‑21 N‑24	HC‑21 HC‑24 HCF‑21 HCF‑24 HCH‑21 HCH‑24 HCHF‑21 HCHF‑24 IDF‑530 IDF‑630 MH‑221 MH‑224	CAH‑21 CAH‑24 CAHA‑21 CAHA‑24 CAS‑21 CAS‑24 CASA‑21 CASA‑24 CGH‑21 CGHA‑21 CGHF‑21 CGHT‑21

Кулачки с зубчатым соединением 60° совместимы с некоторыми моделями пневматических патронов, а также с некоторыми моделями патронов Bison, Howa, Roehm, Schunk, SMW-Autoblok, Tonfou и других брендов. Проверка совместимости осуществляется по индивидуальным запросам.
