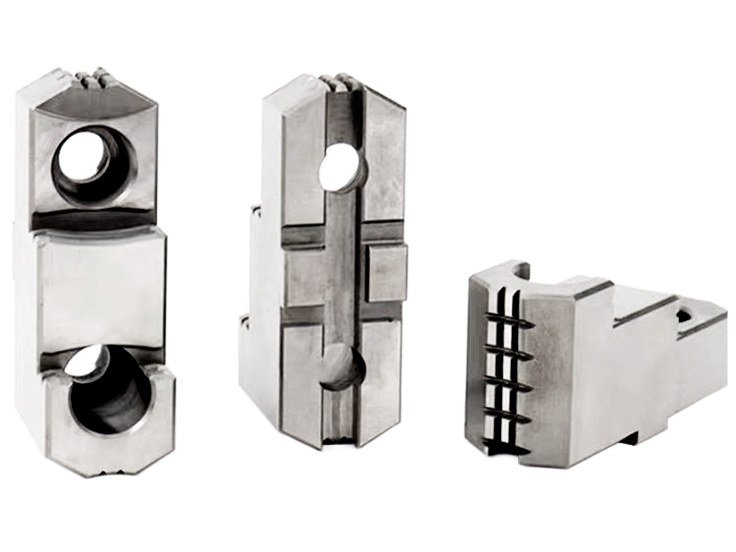

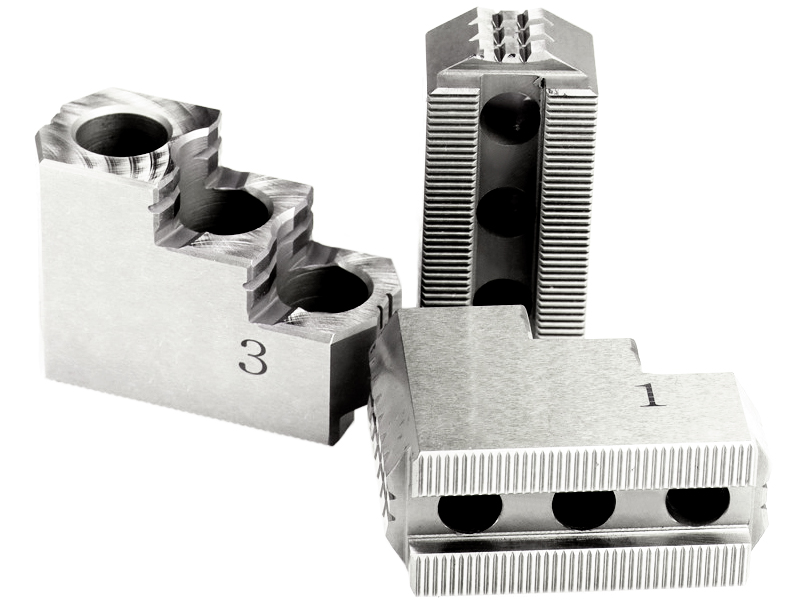

Каленые кулачки
Кулачки данной серии проходят закалку до высокой твердости, фиксируются на спиральном патроне с помощью шипа и паза для точного и жесткого позиционирования. Подходят для черновой обработки и серийного производства, где важна повторяемость зажима. Фиксация шипом и пазом особенно удобна при частой смене оснастки, так как кулачки быстро устанавливаются в нужное положение без дополнительной подгонки.

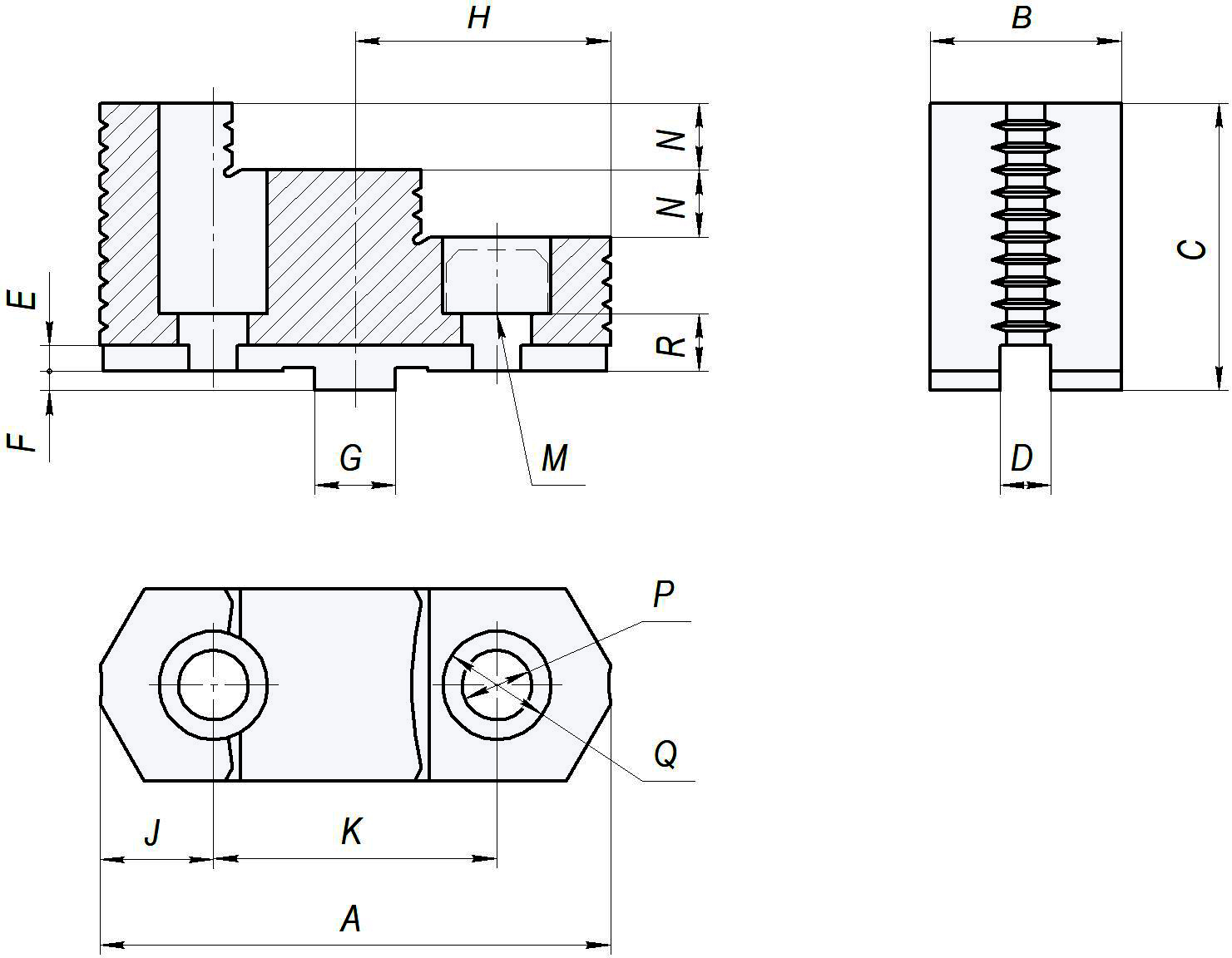

Размеры кулачков серии CN
| A | B | C | D | E | F | G | H | J | K | M | N | P | Q | R | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CN06 | 68 | 25 | 41 | 7,94 | 4 | 3 | 12,68 | 34 | 14,95 | 38,1 | M8 | 9 | 9 | 14 | 8 | 0,4 |
| CN07 | 80 | 30 | 45 | 7,94 | 4 | 3 | 12,68 | 40 | 17,8 | 44,4 | M10 | 10,5 | 11 | 17 | 10 | 0,7 |
| CN09 | 96 | 36 | 51 | 12,7 | 4 | 3 | 19,03 | 48 | 21 | 54 | M12 | 12,5 | 13 | 19 | 10 | 1,1 |
| CN12 | 116 | 42 | 62 | 12,7 | 4 | 3 | 19,03 | 58 | 26,25 | 63,5 | M12 | 17 | 13 | 19 | 12 | 2 |
| CN16 | 127 | 45 | 68 | 12,7 | 4 | 6 | 19,03 | 63,5 | 25,4 | 76,2 | M16 | 17 | 17 | 25 | 16 | 2,4 |
| CN20 | 130 | 50 | 86 | 12,7 | 4 | 6 | 19,03 | 65 | 26,9 | 76,2 | M20 | 20 | 21 | 32 | 16 | 3,3 |
Совместимость кулачков серии CN
Совместимость кулачков с токарными патронами напрямую зависит от размеров D, G, K и типоразмера болта M. Размеры D и G имеют допуски по 7 квалитету, остальные размеры являются свободными и выполняются по 14 квалитету точности.
| Autostrong | Bison Bial | Chandox | Kitagawa | Roehm | |
|---|---|---|---|---|---|
| CN06 | SK-6 KD-6" |
38**-160 | KT-6 | JN06T JN06RA5 |
- |
| CN07 | SK-7 SIK-7 SK-8 KA-8" KD-8" |
32**-200 35**-200 36**-200 37**-200 43**-200 |
KT-07 FKT-07 TKT-07 |
JN07T JN07RA5 JN08RA6 JN07 |
- |
| CN09 | SK-9 SIK-9 SK-10 KA-10" KD-10" |
32**-250 35**-250 36**-250 37**-250 38**-250 43**-250 |
KT-09 FKT-09 TKT-09 |
JN09T JN09RA6 JT09 JN10T JN10RA6 JN10RA8 |
UGU 260 USU 260 ZGD 250 ZGD 270 ZGF 250 ZGU 250 ZSU 250 |
| CN12 | SK-12 SIK-12 KA-12" KD-12" |
32**-315 35**-315 36**-315 37**-315 38**-315 43**-315 |
KT-12 FKT-12 |
JN12T JN12RA6 JN12RA8 |
UGU 310 UGU 350 USU 310 USU 350 ZGD 315 ZGF 315 ZGU 315 ZSU 315 |
| CN16 | SK-16 SIK-16 |
32**-400 35**-400 36**-400 37**-400 38**-400 43**-400 |
- | - | UGU 400 UGU 450 USU 400 USU 450 ZGD 400 ZGF 350 ZGF 400 ZGU 350 ZGU 400 ZSU 350 ZSU 400 |
| CN20 | - | 32**-500/630/800 35**-500/630/800 36**-500/630/800 37**-500/630/800 38**-500/630/800 43**-500/630/800 43**-915/1000/1250 3515-16"/20" HD 4317-16"/20"/30" HD |
- | - | UGU 500/560/600 UGU 630/710/800 USU 500/560/600 USU630/710/800 ZGD 500 ZGU 500/630/700 ZGU 800/1000/1250 ZSU 500/630/700 ZSU 800/1000/1250 HS 630/700/800 HS 1000/1250 |
Возможность изготовления кулачков с другими размерами рассматривается в индивидуальном порядке.
