Высокие кулачки

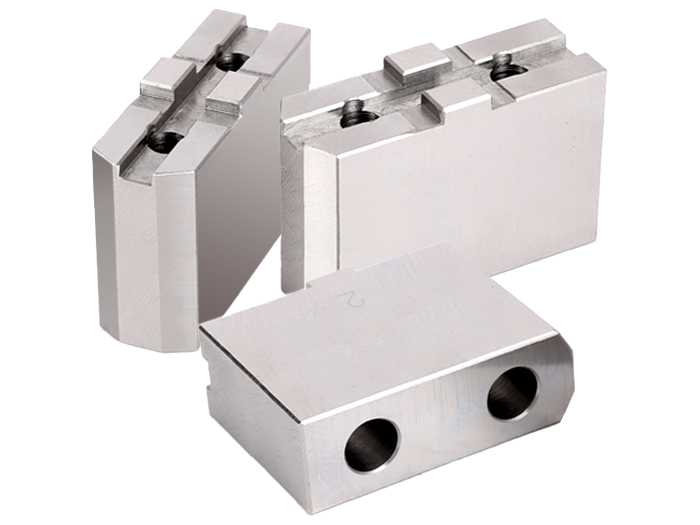

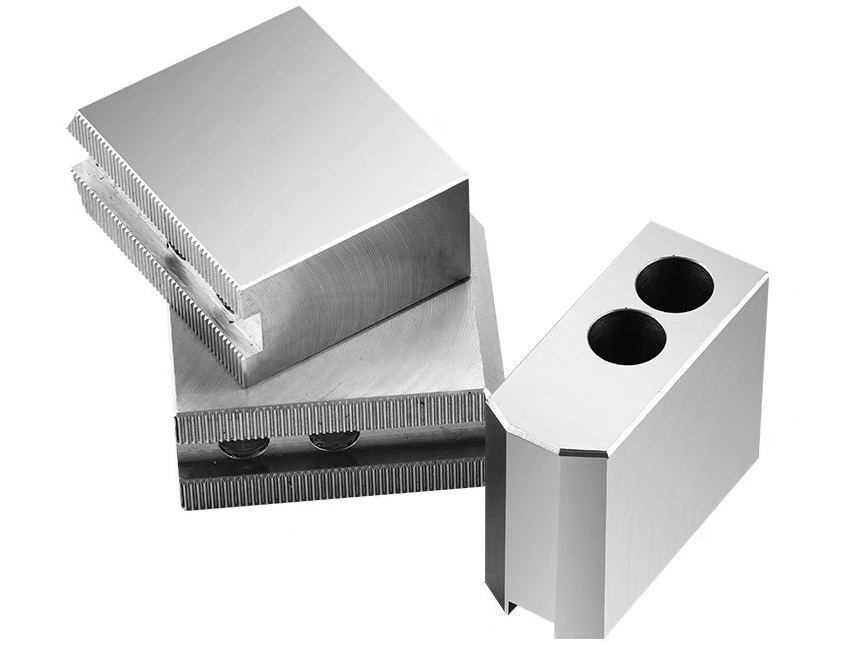

Увеличенная высота сырых кулачков позволяет обрабатывать детали большего диаметра или зажимать заготовки с глубоким посадочным пояском. Гребенка 60 градусов соответствует стандартной геометрии большинства токарных патронов, а мягкий материал даёт возможность финишной проточки прямо на станке. Такие кулачки выбирают, когда стандартных по высоте кулачков не хватает для надежного обхвата детали.

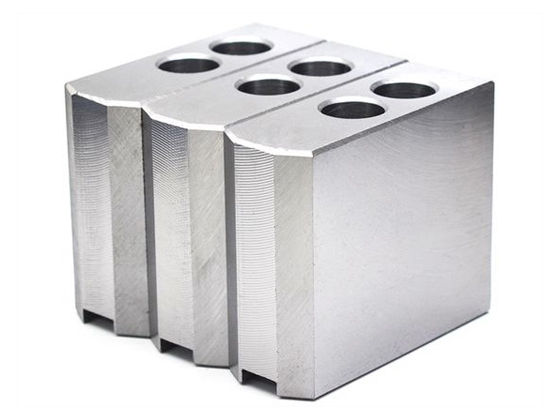

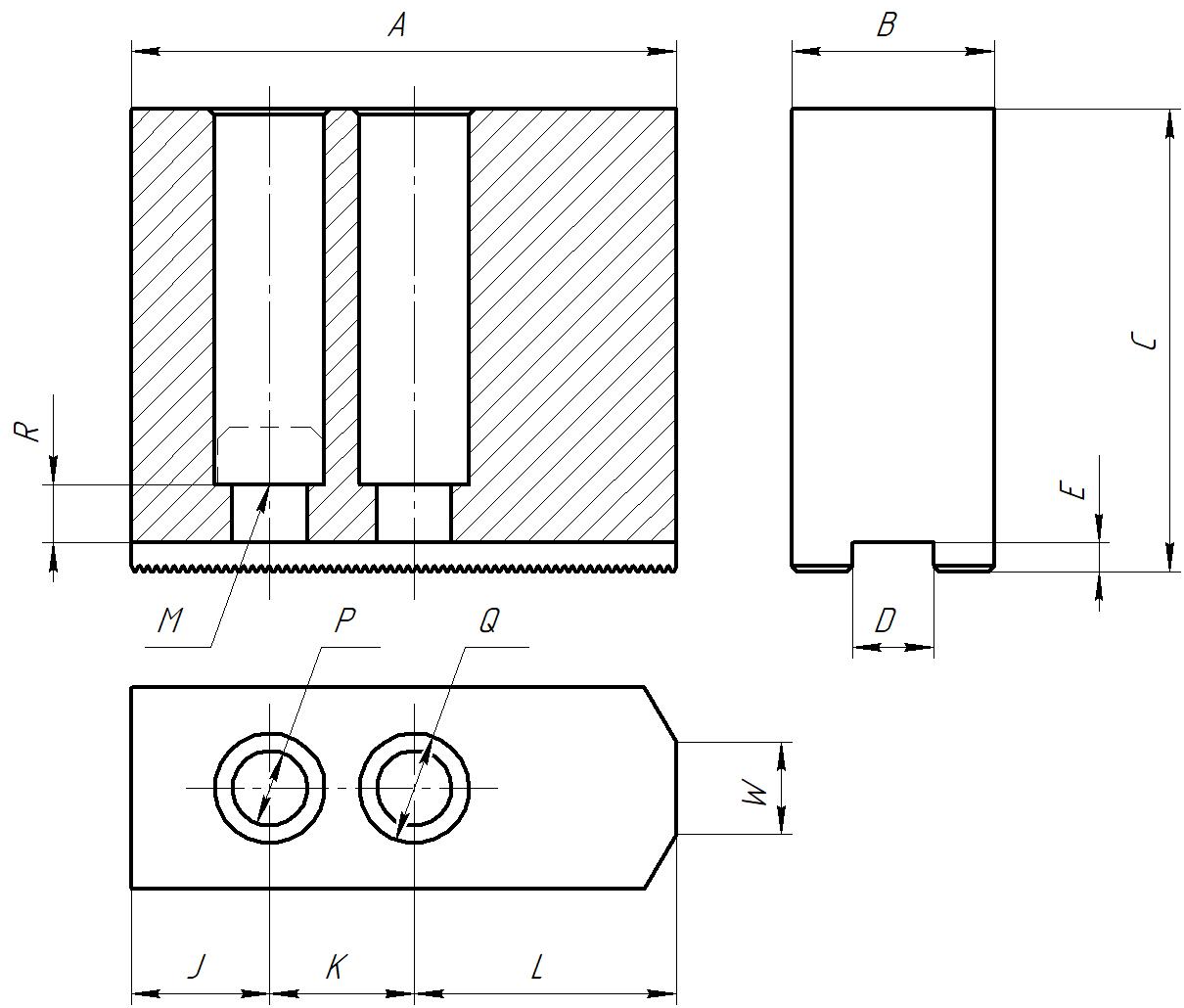

Размеры высоких кулачков серии HC

	A	B	C	D	E	J	K	L	M	P	Q	R	Z	Шаг зубьев	Вес, кг
HC05-50 HC05-60 HC05-70 HC05-80 HC05-100	62	25	50 60 70 80 100	10	5	9	14	39	M8	9	14	12	5	1,5×60°	0,5 0,6 0,7 0,8 1,1
HC06-50 HC06-60 HC06-70 HC06-80 HC06-90 HC06-100 HC06-120	73	31	50 60 70 80 90 100 120	12	5	15	20	38	M10	11	17	15	14	1,5×60°	0,7 0,9 1,0 1,2 1,4 1,5 1,8
HC08-50 HC08-60 HC08-70 HC08-80 HC08-90 HC08-100 HC08-120	95	35	50 60 70 80 90 100 120	14	5	24	25	46	M12	13	19	15	16	1,5×60°	1,1 1,3 1,6 1,8 2,1 2,3 2,8
HC10-50 HC10-60 HC10-70 HC10-80 HC10-90 HC10-100 HC10-120	110	40	50 60 70 80 90 100 120	16	5	30	30	50	M12	13	19	15	18	1,5×60°	1,5 1,8 2,1 2,4 2,7 3,1 3,7
HC12H-60 HC12H-70 HC12H-80 HC12H-90 HC12H-100 HC12H-120	130	50	60 70 80 90 100 120	21	5	39	30	61	M16	17	25	17	23	1,5×60°	2,7 3,1 3,6 4,1 4,5 5,5
HC12S-60 HC12S-70 HC12S-80 HC12S-90 HC12S-100 HC12S-120	130	50	60 70 80 90 100 120	18	5	39	30	61	M14	15	23	17	23	1,5×60°	2,7 3,1 3,6 4,1 4,6 5,5

Совместимость кулачков серии HC

Совместимость кулачков с токарными патронами напрямую зависит от размеров D, K, типоразмера болта M и шага зубьев, поэтому данные параметры окончательные и не могут быть изменены. Остальные размеры являются справочными и могут незначительно отличаться от фактических размеров.

	Autogrip	Autostrong	Chandox	Kitagawa	Samchully	Seoam
HC05-50 HC05-60 HC05-70 HC05-80 HC05-100	2H-205 3H-205 2L-205 3L-205 2M-05 3M-05 2P-05 3P-05	N-205 NT-205	CL-05 MO-05 MOT-05 OP-205 OPT-205	-	-	CAH-05
HC06-50 HC06-60 HC06-70 HC06-80 HC06-90 HC06-100 HC06-120	2H‑206 3H‑206 4H‑206 1L‑06 2L‑206 3L‑206 2M‑06 3M‑06 3N‑06 2P‑06 3P‑06	N‑206 NB‑206 NL‑06 NT‑206 NHT‑208 NIT‑206 V‑206 VT‑206	CL‑06 CLT‑06 EL‑06 ELT‑06 MB‑06 MEL‑06 MELT‑06 ML‑06 MLT‑06 MO‑06 MOT‑06 NT‑07 OP‑206 OPB‑206 OPBF‑206 OPBT‑206 OPF‑206 OPT‑206	AS06 AT06 B‑06 B‑206 BB206 BL206 BT206 BS306 HOH‑206 N‑06 NL06 NT06 NLT06 NRC06	HC‑06 HCH‑06 HCL‑06 HCLT‑06 HCT‑06 HS‑06 HSL‑06 HST‑06 IDS‑250 IDS‑315 MCH‑06 MH‑206 MHT‑206 UR‑175	CAH‑06 CAHA‑06 CAHT‑06 CAHTA‑06 CAS‑06 CASA‑06 CASL‑06 CAST‑06 CASTA‑06 CGH‑06 CGHA‑06 CGHT‑06
HC08-50 HC08-60 HC08-70 HC08-80 HC08-90 HC08-100 HC08-120	2H‑208 3H‑208 4H‑208 1L‑08 2L‑208 3L‑208 2M‑08 3M‑08 3N‑08 2P‑08 3P‑08 3Q‑08	N‑208 NB‑208 NL‑08 NT‑208 NIT‑208 V‑208 VT‑208	CL‑08 CLT‑08 EL‑08 ELT‑08 MB‑08 MEL‑08 MELT‑08 ML‑08 MLT‑08 MO‑08 MOT‑08 NT‑09 OP‑208 OPB‑208 OPBF‑208 OPBT‑208 OPF‑208 OPT‑208	AS08 AT08 B‑08 B‑208 BB208 BL208 BS308 BT208 DL08 HOH‑208 N‑08 NL08 NT08 NTL‑08 NRC08	HC‑08 HCF‑08 HCH‑08 HCL‑08 HCLF‑08 HCLT‑08 HCT‑08 HS‑08 HSF‑08 HSL‑08 HST‑08 IDF‑210 MCH‑08 MH‑208 MHF‑208 MHT‑208 UR‑210	CAH‑08 CAHA‑08 CAHT‑08 CAHTA‑08 CAS‑08 CASA‑08 CASL‑08 CAST‑08 CASTA‑08 CGH‑08 CGHA‑08 CGHF‑08 CGHT‑08 CGHTA‑08
HC10-50 HC10-60 HC10-70 HC10-80 HC10-90 HC10-100 HC10-120	2H‑210 3H‑210 4H‑10 1L‑10 2L‑210 3L‑210 2M‑10 3M‑10 3N‑10 2P‑10 3P‑10 3Q‑10	N‑210 NB‑210 NL‑10 NT‑210 NIT‑210 V‑210 VT‑210	CL‑10 CLT‑10 EL‑10 ELT‑10 MB‑10 MEL‑10 MELT‑10 ML‑10 MLT‑10 MO‑10 MOT‑10 NT‑10 OP‑210 OPB‑210 OPBF‑210 OPBT‑210 OPF‑210 OPT‑210	AS10 AT10 B‑10 B‑210 BB210 BL210 BS310 BT210 HOH‑10K N‑10 NL10 NT10 NLT10 NRC10 UVE200K UVE250K	HC‑10 HCH‑10 HCLT‑10 HCT‑10 HS‑10 HSF‑10 HSL‑10 HST‑10 IDF‑260 MCH‑10 MH‑210 MHF‑210 MHT‑210 UR‑250	CAH‑10 CAHA‑10 CAHT‑10 CAHTA‑10 CAS‑10 CASA‑10 CAST‑10 CASTA‑10 CGH‑10 CGHA‑10 CGHF‑10 CGHT‑10
HC12H-60 HC12H-70 HC12H-80 HC12H-90 HC12H-100 HC12H-120	2H‑12 3H‑12 3H‑212 4H‑12 2L‑12 3L‑212 2M‑12 3M‑12 2P‑12 3P‑12 3PS‑12 3Q‑12 3V‑12	N‑212 NB‑212 NT‑212 NIT‑212	MO‑12 NT‑12 OP‑212 OPB‑212 OPF‑212 OPT‑212	B‑212 BB212 BL212 BT212 BLT212	HS‑12 HSF‑12 HSL‑12 HST‑12 MH‑212 MHF‑212 MHT‑212 UR‑315	CAH‑12 CAHA‑12 CAHT‑12 CAHTA‑12 CGH‑12 CGHA‑12 CGHF‑12 CGHT‑12
HC12S-60 HC12S-70 HC12S-80 HC12S-90 HC12S-100 HC12S-120	2P‑12 3P‑12 4V‑12	V‑212 VT‑212 VIT‑212	CL‑12 CLT‑12 VL‑12	B‑12 DL12 HOH‑12K N‑12 NL12 NT12 NLT12	HC‑12 HCF‑12 HCH‑12 HCL‑12 HCLF‑12 HCLT‑12 HCT‑12 IDF‑310 IDS‑630	CAS‑12 CASA‑12 CAST‑12 CASTA‑12

Кулачки с зубчатым соединением 60° совместимы с некоторыми моделями пневматических патронов, а также с некоторыми моделями патронов Bison, Howa, Roehm, Schunk, SMW-Autoblok, Tonfou и других брендов. Проверка совместимости осуществляется по индивидуальным запросам.
