Высокие кулачки
Сырые кулачки с увеличенной высотой и нестандартной гребенкой (90°, дюймовый шаг) — решение для европейских и аналогичных им патронов, где требуется большая рабочая высота. Такие кулачки позволяют зажимать крупные или глубоко посаженные детали, при этом сохраняя возможность чистовой расточки под нужный размер. Благодаря дюймовому шагу гребёнка точно сопрягается с такой же по форме ответной частью патрона.

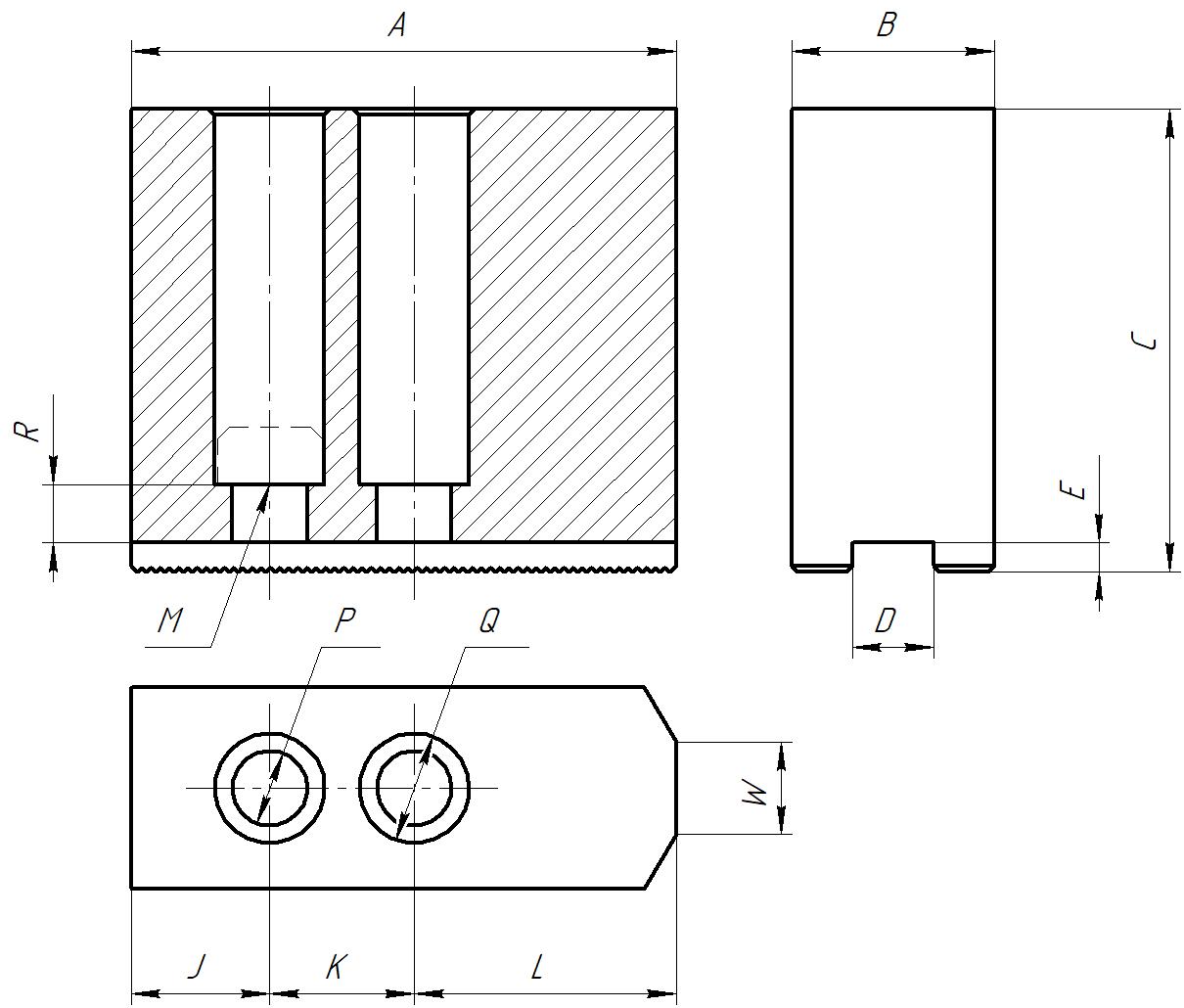

Размеры высоких кулачков серии SB
| A | B | C | D | E | J | K | L | M | P | Q | R | Z | Шаг зубьев | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SB04-60 SB04-80 |
60 | 30 | 60 80 |
12 | 5 | 10 | 16 | 34 | M8 | 9 | 14 | 12 | 5 | 1/16"×90° | 0,8 1,0 |
| SB06-60 SB06-80 SB06-100 |
75 | 35 | 60 80 100 |
14 | 5 | 15 | 20 | 38 | M10 | 11 | 17 | 15 | 14 | 1/16"×90° | 1,2 1,5 1,9 |
| SB08-80 SB08-100 SB08-120 |
90 | 40 | 80 100 120 |
17 | 5 | 24 | 22 | 44 | M12 | 13 | 19 | 15 | 16 | 1/16"×90° | 2,0 2,5 3,1 |
| SB12-100 SB12-120 |
110 | 50 | 100 120 |
21 | 5 | 30 | 28 | 52 | M16 | 17 | 25 | 17 | 23 | 1/16"×90° | 3,8 4,6 |
Совместимость кулачков серии SB
Совместимость кулачков с токарными патронами напрямую зависит от размеров D, K, типоразмера болта M и шага зубьев. Размеры D и G имеют допуски по 7 квалитету, остальные размеры являются свободными и выполняются по 14 квалитету точности.
| Roehm | Schunk | SMW‑Autoblok | |
|---|---|---|---|
| SB04-60 SB04-80 |
KFD 130 KFH 140 LVE 125 |
- | AL‑D 125 AN‑D 125 BB‑D 140 BH‑D 130 KDV 130 SP 125 |
| SB06-60 SB06-80 SB06-100 |
- | ROTA NC plus 185‑52 ROTA NC plus 2 185‑52 ROTA NCK plus 165‑45 ROTA NCR 250 ROTA NCR 315 ROTA TP 160‑38 ROTA NCF plus 2 185‑52 |
AL‑D 165 AN‑D 165 BB‑D 175 BH-D 165 BHD‑FC 165 GHD‑FC 165 GHDN 165 HFKN‑D 165 HYND‑S 180 NT‑D 170 SP 160 |
| SB08-80 SB08-100 SB08-120 |
DURO‑NCGB 200 KFD 160/200 KFD‑AF 160/200 KFD‑EC 200 KFD‑HE 210 KFD‑HF 160/200 KFD‑HS 200/250 KFH 160/200 KFH‑F 160/200 KFH‑G 160/200 KFH‑NC 160/200 KFL 250 LVE 200 SPD 160/215 SPO 160/215 |
ROTA 2B 160 ROTA NC 165/210 ROTA NC plus 215‑66 ROTA NC plus 2 215‑66 ROTA NCD 185‑54 ROTA NCD 210 ROTA NCD 215‑66 ROTA NCE 210‑66 ROTA NCF plus 2 215‑66 ROTA NCK plus 210‑52 ROTA NCK plus 250‑75 ROTA NCO 165/210 ROTA TP 200‑52 |
AL‑D 210 AN‑D 210 AP‑D 215/260 APL‑D 215/260 BB‑D 210 BH-D 210 BHD‑FC 210 CD 200 GHD‑FC 210 GHDN 210 HD‑B 220 HDL 200 HDN 200/220/250S HFK 160 HFKS 160/200 HFK 200‑48 HFK 200‑66 HFKN‑D 210 HYND‑S 210/226 KDV 160/200/250 KDVG 160/200/250 KFMF 160/200 KFV 160/200 LP 205 NT‑D 215/260 NTL‑D 260 ODL 200/220 ODN 200/220 SP 240 |
| SB12-100 SB12-120 |
DURO NCGB 250/315 KFA 200 KFD 250/315 KFD‑AF 250/315 KFD‑EC 250/315 KFD‑G 200 KFD‑HE 254 KFD‑HE 315-91 KFD‑HE 315‑121 KFD‑HF 250/315 KFD‑HS 315-86 KFD‑HS 315‑108 KFH 250/315 KFH‑F 250/315 KFH‑G 250/315 KFH‑NC 250/315 KFL 315/400 LVE 250/315 SPD 300 SPO 300 |
ROTA 2B 200/250/315/400 ROTA EP 500‑260 ROTA NC 250/315 ROTA NC plus 260‑86 ROTA NC plus 315‑104 ROTA NC plus 2 260‑86 ROTA NC plus 2 315‑104 ROTA NCD 250 ROTA NCD 255‑86 ROTA NCD 315‑115 ROTA NCE 260‑81 ROTA NCE 315‑106 ROTA NCF plus 2 260‑86 ROTA NCF plus 2 315‑104 ROTA NCK plus 315‑91 ROTA NCO 260/315 ROTA NCR 400/500/630/800 ROTA TP 250‑68 ROTA TP 315‑90 ROTA TP 315‑105 ROTA TP 350‑115 ROTA TP‑LH 350‑115 |
AL‑D 250/315 AN‑D 250/315 AP‑D 315 APL‑D 315 BB‑D 250/315 BH‑D 250/315 BHD‑FC 315 CD 250/315 CL‑D 200 GHD 400 GHD‑FC 250/305/315/400 GHDN 250/305/315/400 HD‑B 300 HDL 250/315/400 HDN 250/315/400 HFK 250/315 HFKN‑D 260/315 HFKS 250/315 HYND‑S 250/315 KDV 315/400 KDVG 315/400 KFMF 250/315 KFV 250/315 KZF 200 KZF‑ES 200 LP 250 NT‑D 315 NTL‑D 315 ODL 250/315/400 ODN 250/315/400 SP 280/350 |
Кулачки с зубчатым соединением 90° совместимы с некоторыми токарными патронами других моделей и брендов. Проверка совместимости осуществляется по индивидуальным запросам.
