Цанги типа ER
Цанги ER (Elastic Reverse) — это наиболее универсальная и самая распространённая система зажима для фрезерных, сверлильных и токарных станков, оптимальный вариант с точки зрения стоимости и эксплуатационных характеристик. Важное преимущество таких цанг — широкий диапазон зажима: одна цанга перекрывает до 1 мм по диаметру, что позволяет использовать её для хвостовиков разных размеров без необходимости менять оснастку.

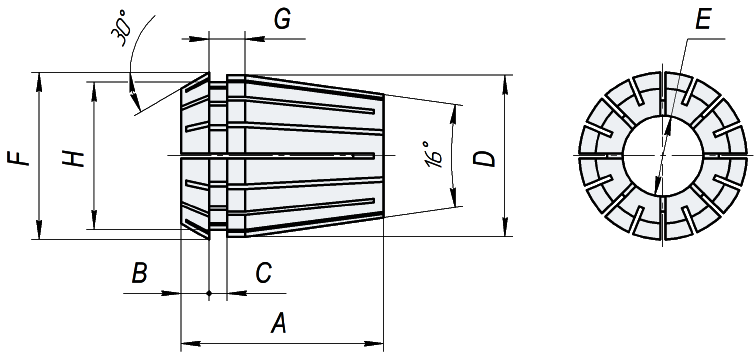

Размеры стандартных цанг типа ER
| A | B | C | D | E | F | G | H | Диапазон сжатия, мм |
|
|---|---|---|---|---|---|---|---|---|---|
| ER8 | 13,5 | 1,5 | 1,5 | 8 | 1-5 | 8,5 | 2,7 | 6,5 | 0,5 |
| ER11 | 18,0 | 2,5 | 2,0 | 11 | 1-7 | 11,5 | 3,8 | 9,5 | 0,5 |
| ER16 | 27,5 | 4,0 | 2,7 | 16 | 1-2,5 3-10 |
17 | 6,26 | 13,8 | 0,5 1,0 |
| ER20 | 31,5 | 4,8 | 2,8 | 20 | 1-2,5 3-13 |
21 | 6,36 | 17,4 | 0,5 1,0 |
| ER25 | 34,0 | 5,0 | 3,1 | 25 | 1-2,5 3-16 |
26 | 6,66 | 22,0 | 0,5 1,0 |
| ER32 | 40,0 | 5,5 | 3,6 | 32 | 2-2,5 3-20 |
33 | 7,16 | 29,2 | 0,5 1,0 |
| ER40 | 46,0 | 7,0 | 4,1 | 40 | 3-26 | 41 | 7,66 | 36,2 | 1,0 |
| ER50 | 60,0 | 8,5 | 5,5 | 50 | 6-10 11-34 |
52 | 12,6 | 46 | 1,0 2,0 |
Цанги в продаже поштучно
У цанг одного типоразмера (с одинаковыми наружными габаритами) внутренние диаметры различаются. Каждая отдельная цанга охватывает свой небольшой диапазон зажимаемых диаметров. Несколько цанг одного типоразмера полностью покрывают весь характерный для него диапазон. Ниже показан перечень всех отдельных цанг с учётом класса точности, для каждого класса точности биение цанги не превышает заданный предел: A — 0,015 мм; B — 0,010 мм; C — 0,008 мм; D — 0,005 мм; E — 0,003 мм.
| ER8 | ER11 | ER16 | ER20 | ER25 | ER32 | ER40 | ER50 |
|---|---|---|---|---|---|---|---|
| ER8-1,0A ER8-1,0B ER8-1,0C ER8-1,0D ER8-1,0E |
ER11-1,0A ER11-1,0B ER11-1,0C ER11-1,0D ER11-1,0E |
ER16-1,0A ER16-1,0B ER16-1,0C ER16-1,0D ER16-1,0E |
ER20-1,0A ER20-1,0B ER20-1,0C ER20-1,0D ER20-1,0E |
ER25-1,0A ER25-1,0B ER25-1,0C ER25-1,0D ER25-1,0E |
ER32-1,0A ER32-1,0B ER32-1,0C ER32-1,0D ER32-1,0E |
ER40-3A ER40-3B ER40-3C ER40-3D ER40-3E |
ER50-6A ER50-6B ER50-6C ER50-6D ER50-6E |
| ER8-1,5A ER8-1,5B ER8-1,5C ER8-1,5D ER8-1,5E |
ER11-1,5A ER11-1,5B ER11-1,5C ER11-1,5D ER11-1,5E |
ER16-1,5A ER16-1,5B ER16-1,5C ER16-1,5D ER16-1,5E |
ER20-1,5A ER20-1,5B ER20-1,5C ER20-1,5D ER20-1,5E |
ER25-1,5A ER25-1,5B ER25-1,5C ER25-1,5D ER25-1,5E |
ER32-1,5A ER32-1,5B ER32-1,5C ER32-1,5D ER32-1,5E |
ER40-4A ER40-4B ER40-4C ER40-4D ER40-4E |
ER50-7A ER50-7B ER50-7C ER50-7D ER50-7E |
| ER8-2,0A ER8-2,0B ER8-2,0C ER8-2,0D ER8-2,0E |
ER11-2,0A ER11-2,0B ER11-2,0C ER11-2,0D ER11-2,0E |
ER16-2,0A ER16-2,0B ER16-2,0C ER16-2,0D ER16-2,0E |
ER20-2,0A ER20-2,0B ER20-2,0C ER20-2,0D ER20-2,0E |
ER25-2,0A ER25-2,0B ER25-2,0C ER25-2,0D ER25-2,0E |
ER32-2,0A ER32-2,0B ER32-2,0C ER32-2,0D ER32-2,0E |
ER40-5A ER40-5B ER40-5C ER40-5D ER40-5E |
ER50-8A ER50-8B ER50-8C ER50-8D ER50-8E |
| ER8-2,5A ER8-2,5B ER8-2,5C ER8-2,5D ER8-2,5E |
ER11-2,5A ER11-2,5B ER11-2,5C ER11-2,5D ER11-2,5E |
ER16-2,5A ER16-2,5B ER16-2,5C ER16-2,5D ER16-2,5E |
ER20-2,5A ER20-2,5B ER20-2,5C ER20-2,5D ER20-2,5E |
ER25-2,5A ER25-2,5B ER25-2,5C ER25-2,5D ER25-2,5E |
ER32-2,5A ER32-2,5B ER32-2,5C ER32-2,5D ER32-2,5E |
ER40-6A ER40-6B ER40-6C ER40-6D ER40-6E |
ER50-9A ER50-9B ER50-9C ER50-9D ER50-9E |
| ER8-3,0A ER8-3,0B ER8-3,0C ER8-3,0D ER8-3,0E |
ER11-3,0A ER11-3,0B ER11-3,0C ER11-3,0D ER11-3,0E |
ER16-3A ER16-3B ER16-3C ER16-3D ER16-3E |
ER20-3A ER20-3B ER20-3C ER20-3D ER20-3E |
ER25-3A ER25-3B ER25-3C ER25-3D ER25-3E |
ER32-3A ER32-3B ER32-3C ER32-3D ER32-3E |
ER40-7A ER40-7B ER40-7C ER40-7D ER40-7E |
ER50-10A ER50-10B ER50-10C ER50-10D ER50-10E |
| ER8-3,5A ER8-3,5B ER8-3,5C ER8-3,5D ER8-3,5E |
ER11-3,5A ER11-3,5B ER11-3,5C ER11-3,5D ER11-3,5E |
ER16-4A ER16-4B ER16-4C ER16-4D ER16-4E |
ER20-4A ER20-4B ER20-4C ER20-4D ER20-4E |
ER25-4A ER25-4B ER25-4C ER25-4D ER25-4E |
ER32-4A ER32-4B ER32-4C ER32-4D ER32-4E |
ER40-8A ER40-8B ER40-8C ER40-8D ER40-8E |
ER50-11A ER50-11B ER50-11C ER50-11D ER50-11E |
| ER8-4,0A ER8-4,0B ER8-4,0C ER8-4,0D ER8-4,0E |
ER11-4,0A ER11-4,0B ER11-4,0C ER11-4,0D ER11-4,0E |
ER16-5A ER16-5B ER16-5C ER16-5D ER16-5E |
ER20-5A ER20-5B ER20-5C ER20-5D ER20-5E |
ER25-5A ER25-5B ER25-5C ER25-5D ER25-5E |
ER32-5A ER32-5B ER32-5C ER32-5D ER32-5E |
ER40-9A ER40-9B ER40-9C ER40-9D ER40-9E |
ER50-12A ER50-12B ER50-12C ER50-12D ER50-12E |
| ER8-4,5A ER8-4,5B ER8-4,5C ER8-4,5D ER8-4,5E |
ER11-4,5A ER11-4,5B ER11-4,5C ER11-4,5D ER11-4,5E |
ER16-6A ER16-6B ER16-6C ER16-6D ER16-6E |
ER20-6A ER20-6B ER20-6C ER20-6D ER20-6E |
ER25-6A ER25-6B ER25-6C ER25-6D ER25-6E |
ER32-6A ER32-6B ER32-6C ER32-6D ER32-6E |
ER40-10A ER40-10B ER40-10C ER40-10D ER40-10E |
ER50-13A ER50-13B ER50-13C ER50-13D ER50-13E |
| ER8-5,0A ER8-5,0B ER8-5,0C ER8-5,0D ER8-5,0E |
ER11-5,0A ER11-5,0B ER11-5,0C ER11-5,0D ER11-5,0E |
ER16-7A ER16-7B ER16-7C ER16-7D ER16-7E |
ER20-7A ER20-7B ER20-7C ER20-7D ER20-7E |
ER25-7A ER25-7B ER25-7C ER25-7D ER25-7E |
ER32-7A ER32-7B ER32-7C ER32-7D ER32-7E |
ER40-11A ER40-11B ER40-11C ER40-11D ER40-11E |
ER50-14A ER50-14B ER50-14C ER50-14D ER50-14E |
| — | ER11-5,5A ER11-5,5B ER11-5,5C ER11-5,5D ER11-5,5E |
ER16-8A ER16-8B ER16-8C ER16-8D ER16-8E |
ER20-8A ER20-8B ER20-8C ER20-8D ER20-8E |
ER25-8A ER25-8B ER25-8C ER25-8D ER25-8E |
ER32-8A ER32-8B ER32-8C ER32-8D ER32-8E |
ER40-12A ER40-12B ER40-12C ER40-12D ER40-12E |
ER50-15A ER50-15B ER50-15C ER50-15D ER50-15E |
| — | ER11-6,0A ER11-6,0B ER11-6,0C ER11-6,0D ER11-6,0E |
ER16-9A ER16-9B ER16-9C ER16-9D ER16-9E |
ER20-9A ER20-9B ER20-9C ER20-9D ER20-9E |
ER25-9A ER25-9B ER25-9C ER25-9D ER25-9E |
ER32-9A ER32-9B ER32-9C ER32-9D ER32-9E |
ER40-13A ER40-13B ER40-13C ER40-13D ER40-13E |
ER50-16A ER50-16B ER50-16C ER50-16D ER50-16E |
| — | ER11-6,5A ER11-6,5B ER11-6,5C ER11-6,5D ER11-6,5E |
ER16-10A ER16-10B ER16-10C ER16-10D ER16-10E |
ER20-10A ER20-10B ER20-10C ER20-10D ER20-10E |
ER25-10A ER25-10B ER25-10C ER25-10D ER25-10E |
ER32-10A ER32-10B ER32-10C ER32-10D ER32-10E |
ER40-14A ER40-14B ER40-14C ER40-14D ER40-14E |
ER50-17A ER50-17B ER50-17C ER50-17D ER50-17E |
| — | ER11-7,0A ER11-7,0B ER11-7,0C ER11-7,0D ER11-7,0E |
— | ER20-11A ER20-11B ER20-11C ER20-11D ER20-11E |
ER25-11A ER25-11B ER25-11C ER25-11D ER25-11E |
ER32-11A ER32-11B ER32-11C ER32-11D ER32-11E |
ER40-15A ER40-15B ER40-15C ER40-15D ER40-15E |
ER50-18A ER50-18B ER50-18C ER50-18D ER50-18E |
| — | — | — | ER20-12A ER20-12B ER20-12C ER20-12D ER20-12E |
ER25-12A ER25-12B ER25-12C ER25-12D ER25-12E |
ER32-12A ER32-12B ER32-12C ER32-12D ER32-12E |
ER40-16A ER40-16B ER40-16C ER40-16D ER40-16E |
ER50-19A ER50-19B ER50-19C ER50-19D ER50-19E |
| — | — | — | ER20-13A ER20-13B ER20-13C ER20-13D ER20-13E |
ER25-13A ER25-13B ER25-13C ER25-13D ER25-13E |
ER32-13A ER32-13B ER32-13C ER32-13D ER32-13E |
ER40-17A ER40-17B ER40-17C ER40-17D ER40-17E |
ER50-20A ER50-20B ER50-20C ER50-20D ER50-20E |
| — | — | — | — | ER25-14A ER25-14B ER25-14C ER25-14D ER25-14E |
ER32-14A ER32-14B ER32-14C ER32-14D ER32-14E |
ER40-18A ER40-18B ER40-18C ER40-18D ER40-18E |
ER50-21A ER50-21B ER50-21C ER50-21D ER50-21E |
| — | — | — | — | ER25-15A ER25-15B ER25-15C ER25-15D ER25-15E |
ER32-15A ER32-15B ER32-15C ER32-15D ER32-15E |
ER40-19A ER40-19B ER40-19C ER40-19D ER40-19E |
ER50-22A ER50-22B ER50-22C ER50-22D ER50-22E |
| — | — | — | — | ER25-16A ER25-16B ER25-16C ER25-16D ER25-16E |
ER32-16A ER32-16B ER32-16C ER32-16D ER32-16E |
ER40-20A ER40-20B ER40-20C ER40-20D ER40-20E |
ER50-23A ER50-23B ER50-23C ER50-23D ER50-23E |
| — | — | — | — | — | ER32-17A ER32-17B ER32-17C ER32-17D ER32-17E |
ER40-21A ER40-21B ER40-21C ER40-21D ER40-21E |
ER50-24A ER50-24B ER50-24C ER50-24D ER50-24E |
| — | — | — | — | — | ER32-18A ER32-18B ER32-18C ER32-18D ER32-18E |
ER40-22A ER40-22B ER40-22C ER40-22D ER40-22E |
ER50-25A ER50-25B ER50-25C ER50-25D ER50-25E |
| — | — | — | — | — | ER32-19A ER32-19B ER32-19C ER32-19D ER32-19E |
ER40-23A ER40-23B ER40-23C ER40-23D ER40-23E |
ER50-26A ER50-26B ER50-26C ER50-26D ER50-26E |
| — | — | — | — | — | ER32-20A ER32-20B ER32-20C ER32-20D ER32-20E |
ER40-24A ER40-24B ER40-24C ER40-24D ER40-24E |
ER50-27A ER50-27B ER50-27C ER50-27D ER50-27E |
| — | — | — | — | — | — | ER40-25A ER40-25B ER40-25C ER40-25D ER40-25E |
ER50-28A ER50-28B ER50-28C ER50-28D ER50-28E |
| — | — | — | — | — | — | ER40-26A ER40-26B ER40-26C ER40-26D ER40-26E |
ER50-29A ER50-29B ER50-29C ER50-29D ER50-29E |
| — | — | — | — | — | — | — | ER50-30A ER50-30B ER50-30C ER50-30D ER50-30E |
| — | — | — | — | — | — | — | ER50-31A ER50-31B ER50-31C ER50-31D ER50-31E |
| — | — | — | — | — | — | — | ER50-32A ER50-32B ER50-32C ER50-32D ER50-32E |
| — | — | — | — | — | — | — | ER50-33A ER50-33B ER50-33C ER50-33D ER50-33E |
| — | — | — | — | — | — | — | ER50-34A ER50-34B ER50-34C ER50-34D ER50-34E |
Цанги ER изготавливаются из высококачественной пружинной стали с добавлением марганца (65Г) и обладают твёрдостью 44-48 HRC. Существует также исполнение цанг из нержавеющей стали 30Х13 с твёрдостью 50-55 HRC для решения специфических задач, их классы точности — C (биениее не более 0,008 мм) и D (биениее не более 0,005 мм).
