Цанги типа ER
Цанги ERS (Elastic Reverse Sealed) — это герметизированная версия стандартных цанг ER, разработанная для эффективной подачи СОЖ через вращающийся инструмент. Их ключевая особенность — резиновые вставки, интегрированные в продольные пазы. При зажиме цанги эти вставки упруго деформируются, надежно перекрывая утечки, но не снижая точность фиксации хвостовика. Такая конструкция сохраняет высокое давление СОЖ при глубоком сверлении или фрезеровании.

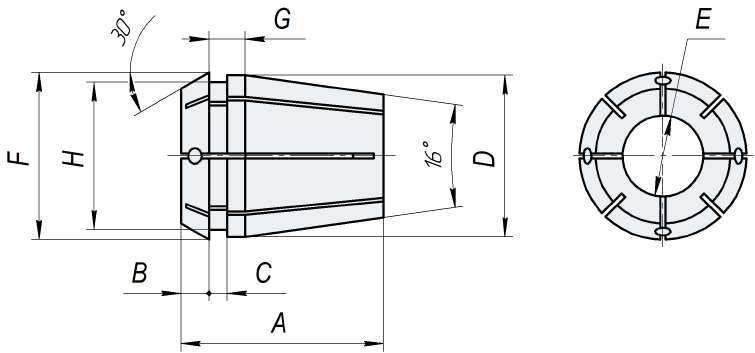

Размеры герметичных цанг типа ERS
| A | B | C | D | E | F | G | H | Диапазон сжатия, мм |
|
|---|---|---|---|---|---|---|---|---|---|
| ERS11 | 18,0 | 2,5 | 2,0 | 11 | 3-7 | 11,5 | 3,8 | 9,5 | 0,1 |
| ERS16 | 27,5 | 4,0 | 2,7 | 16 | 3-6 6-10 |
17 | 6,26 | 13,8 | 0,1 0,5 |
| ERS20 | 31,5 | 4,8 | 2,8 | 20 | 3-6 6-13 |
21 | 6,36 | 17,4 | 0,1 0,5 |
| ERS25 | 34,0 | 5,0 | 3,1 | 25 | 3-6 6-16 |
26 | 6,66 | 22,0 | 0,1 0,5 |
| ERS32 | 40,0 | 5,5 | 3,6 | 32 | 3-8 8-20 |
33 | 7,16 | 29,2 | 0,1 0,5 |
| ERS40 | 46,0 | 7,0 | 4,1 | 40 | 4-10 10-26 |
41 | 7,66 | 36,2 | 0,1 0,5 |
| ERS50 | 60,0 | 8,5 | 5,5 | 50 | 12-34 | 52 | 12,6 | 46 | 0,5 |
Цанги в продаже поштучно
У цанг одного типоразмера (с одинаковыми наружными габаритами) внутренние диаметры различаются. Каждая отдельная цанга охватывает свой небольшой диапазон зажимаемых диаметров, причём полностью и непрерывно перекрыть весь диапазон внутри типоразмера цанги невозможно. Цанги с нестандартными внутренними размерами изготавливаются на заказ. Ниже показан перечень всех отдельных цанг ERS с учётом класса точности, для каждого класса точности биение цанги не превышает заданный предел: C — 0,008 мм; D — 0,005 мм.
| ERS11 | ERS16 | ERS20 | ERS25 | ERS32 | ERS40 | ERS50 |
|---|---|---|---|---|---|---|
| ERS11-3C ERS11-3D |
ERS16-3C ERS16-3D |
ERS20-3C ERS20-3D |
ERS25-3C ERS25-3D |
ERS32-3C ERS32-3D |
ERS40-4C ERS40-4D |
ERS50-12C ERS50-12D |
| ERS11-4C ERS11-4D |
ERS16-4C ERS16-4D |
ERS20-4C ERS20-4D |
ERS25-4C ERS25-4D |
ERS32-4C ERS32-4D |
ERS40-5C ERS40-5D |
ERS50-14C ERS50-14D |
| ERS11-4,5C ERS11-4,5D |
ERS16-4,5C ERS16-4,5D |
ERS20-5C ERS20-5D |
ERS25-5C ERS25-5D |
ERS32-5C ERS32-5D |
ERS40-6C ERS40-6D |
ERS50-16C ERS50-16D |
| ERS11-5C ERS11-5D |
ERS16-5C ERS16-5D |
ERS20-5,5C ERS20-5,5D |
ERS25-6C ERS25-6D |
ERS32-6C ERS32-6D |
ERS40-7C ERS40-7D |
ERS50-16,5C ERS50-16,5D |
| ERS11-5,5C ERS11-5,5D |
ERS16-5,5C ERS16-5,5D |
ERS20-6C ERS20-6D |
ERS25-6,5C ERS25-6,5D |
ERS32-7C ERS32-7D |
ERS40-8C ERS40-8D |
ERS50-17C ERS50-17D |
| ERS11-6C ERS11-6D |
ERS16-6C ERS16-6D |
ERS20-6,5C ERS20-6,5D |
ERS25-7C ERS25-7D |
ERS32-8C ERS32-8D |
ERS40-9C ERS40-9D |
ERS50-17,5C ERS50-17,5D |
| ERS11-6,5C ERS11-6,5D |
ERS16-6,5C ERS16-6,5D |
ERS20-7C ERS20-7D |
ERS25-7,5C ERS25-7,5D |
ERS32-8,5C ERS32-8,5D |
ERS40-10C ERS40-10D |
ERS50-18C ERS50-18D |
| ERS11-7C ERS11-7D |
ERS16-7C ERS16-7D |
ERS20-7,5C ERS20-7,5D |
ERS25-8C ERS25-8D |
ERS32-9C ERS32-9D |
ERS40-10,5C ERS40-10,5D |
ERS50-18,5C ERS50-18,5D |
| — | ERS16-7,5C ERS16-7,5D |
ERS20-8C ERS20-8D |
ERS25-8,5C ERS25-8,5D |
ERS32-9,5C ERS32-9,5D |
ERS40-11C ERS40-11D |
ERS50-19C ERS50-19D |
| — | ERS16-8C ERS16-8D |
ERS20-8,5C ERS20-8,5D |
ERS25-9C ERS25-9D |
ERS32-10C ERS32-10D |
ERS40-11,5C ERS40-11,5D |
ERS50-19,5C ERS50-19,5D |
| — | ERS16-8,5C ERS16-8,5D |
ERS20-9C ERS20-9D |
ERS25-9,5C ERS25-9,5D |
ERS32-10,5C ERS32-10,5D |
ERS40-12C ERS40-12D |
ERS50-20C ERS50-20D |
| — | ERS16-9C ERS16-9D |
ERS20-9,5C ERS20-9,5D |
ERS25-10C ERS25-10D |
ERS32-11C ERS32-11D |
ERS40-12,5C ERS40-12,5D |
ERS50-20,5C ERS50-20,5D |
| — | ERS16-9,5C ERS16-9,5D |
ERS20-10C ERS20-10D |
ERS25-10,5C ERS25-10,5D |
ERS32-11,5C ERS32-11,5D |
ERS40-13C ERS40-13D |
ERS50-21C ERS50-21D |
| — | ERS16-10C ERS16-10D |
ERS20-10,5C ERS20-10,5D |
ERS25-11C ERS25-11D |
ERS32-12C ERS32-12D |
ERS40-13,5C ERS40-13,5D |
ERS50-21,5C ERS50-21,5D |
| — | — | ERS20-11C ERS20-11D |
ERS25-11,5C ERS25-11,5D |
ERS32-12,5C ERS32-12,5D |
ERS40-14C ERS40-14D |
ERS50-22C ERS50-22D |
| — | — | ERS20-11,5C ERS20-11,5D |
ERS25-12C ERS25-12D |
ERS32-13C ERS32-13D |
ERS40-14,5C ERS40-14,5D |
ERS50-22,5C ERS50-22,5D |
| — | — | ERS20-12C ERS20-12D |
ERS25-12,5C ERS25-12,5D |
ERS32-13,5C ERS32-13,5D |
ERS40-15C ERS40-15D |
ERS50-23C ERS50-23D |
| — | — | ERS20-12,5C ERS20-12,5D |
ERS25-13C ERS25-13D |
ERS32-14C ERS32-14D |
ERS40-15,5C ERS40-15,5D |
ERS50-23,5C ERS50-23,5D |
| — | — | ERS20-13C ERS20-13D |
ERS25-13,5C ERS25-13,5D |
ERS32-14,5C ERS32-14,5D |
ERS40-16C ERS40-16D |
ERS50-24C ERS50-24D |
| — | — | — | ERS25-14C ERS25-14D |
ERS32-15C ERS32-15D |
ERS40-16,5C ERS40-16,5D |
ERS50-24,5C ERS50-24,5D |
| — | — | — | ERS25-14,5C ERS25-14,5D |
ERS32-15,5C ERS32-15,5D |
ERS40-17C ERS40-17D |
ERS50-25C ERS50-25D |
| — | — | — | ERS25-15C ERS25-15D |
ERS32-16C ERS32-16D |
ERS40-17,5C ERS40-17,5D |
ERS50-25,5C ERS50-25,5D |
| — | — | — | ERS25-15,5C ERS25-15,5D |
ERS32-16,5C ERS32-16,5D |
ERS40-18C ERS40-18D |
ERS50-26C ERS50-26D |
| — | — | — | ERS25-16C ERS25-16D |
ERS32-17C ERS32-17D |
ERS40-18,5C ERS40-18,5D |
ERS50-26,5C ERS50-26,5D |
| — | — | — | — | ERS32-17,5C ERS32-17,5D |
ERS40-19C ERS40-19D |
ERS50-27C ERS50-27D |
| — | — | — | — | ERS32-18C ERS32-18D |
ERS40-19,5C ERS40-19,5D |
ERS50-27,5C ERS50-27,5D |
| — | — | — | — | ERS32-18,5C ERS32-18,5D |
ERS40-20C ERS40-20D |
ERS50-28C ERS50-28D |
| — | — | — | — | ERS32-19C ERS32-19D |
ERS40-20,5C ERS40-20,5D |
ERS50-28,5C ERS50-28,5D |
| — | — | — | — | ERS32-19,5C ERS32-19,5D |
ERS40-21C ERS40-21D |
ERS50-29C ERS50-29D |
| — | — | — | — | ERS32-20C ERS32-20D |
ERS40-21,5C ERS40-21,5D |
ERS50-29,5C ERS50-29,5D |
| — | — | — | — | — | ERS40-22C ERS40-22D |
ERS50-30C ERS50-30D |
| — | — | — | — | — | ERS40-22,5C ERS40-22,5D |
ERS50-30,5C ERS50-30,5D |
| — | — | — | — | — | ERS40-23C ERS40-23D |
ERS50-31C ERS50-31D |
| — | — | — | — | — | ERS40-23,5C ERS40-23,5D |
ERS50-31,5C ERS50-31,5D |
| — | — | — | — | — | ERS40-24C ERS40-24D |
ERS50-32C ERS50-32D |
| — | — | — | — | — | ERS40-24,5C ERS40-24,5D |
ERS50-32,5C ERS50-32,5D |
| — | — | — | — | — | ERS40-25C ERS40-25D |
ERS50-33C ERS50-33D |
| — | — | — | — | — | ERS40-25,5C ERS40-25,5D |
ERS50-33,5C ERS50-33,5D |
| — | — | — | — | — | ERS40-26C ERS40-26D |
ERS50-34C ERS50-34D |
Цанги ERS изготавливаются из стали ШХ15 и обладают твёрдостью 44-48 HRC. При использовании цанг данного типа рекомендуется не превышать давление СОЖ 7 бар.
