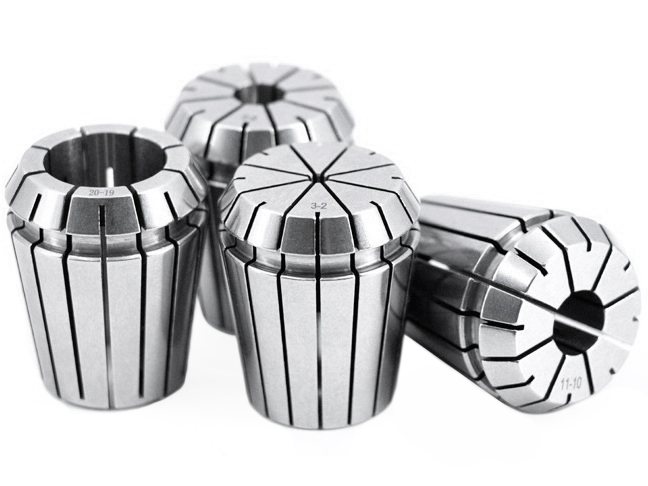

Цанги типа ER

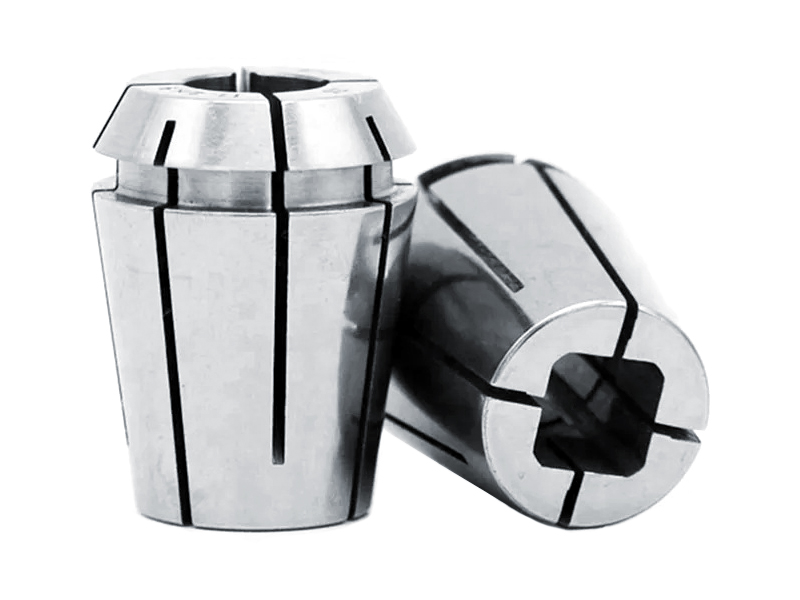

Цанги ERG — это это специальная разновидность стандартных цанг ER, адаптированная для жесткого зажима метчиков и другого резьбонарезного инструмента. Их ключевое отличие от обычных цанг — наличие внутреннего квадрата в отверстии. Этот квадрат совпадает по размеру с квадратным хвостовиком метчика, обеспечивая его надежную фиксацию и предотвращая проворачивание во время работы. Для удобства запоминания букву G в названии цанг связывают с немецким словом Gewinde (резьба).

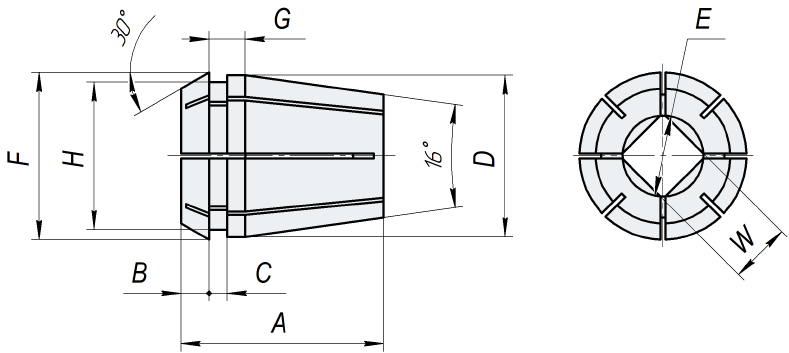

Размеры цанг для метчиков типа ERG
| A | B | C | D | E | F | G | H | W | |
|---|---|---|---|---|---|---|---|---|---|
| ERG16 | 27,5 | 4,0 | 2,7 | 16 | 2,24-10 | 17 | 6,26 | 13,8 | 1,8-8 |
| ERG20 | 31,5 | 4,8 | 2,8 | 20 | 2,24-13 | 21 | 6,36 | 17,4 | 1,8-10 |
| ERG25 | 34,0 | 5,0 | 3,1 | 25 | 2,24-16 | 26 | 6,66 | 22,0 | 1,8-12,5 |
| ERG32 | 40,0 | 5,5 | 3,6 | 32 | 2,24-20 | 33 | 7,16 | 29,2 | 1,8-15 |
| ERG40 | 46,0 | 7,0 | 4,1 | 40 | 3,15-23 | 42 | 7,66 | 36,2 | 2,5-18 |
Цанги в продаже поштучно
У цанг одного типоразмера (с одинаковыми наружными габаритами) внутренние диаметры различаются. Каждая конкретная цанга предназначена для зажима определённого метчика. Ниже показан перечень всех отдельных цанг с указанием размеров цилиндрического и квадратного сечений для хвостовика подходящего метчика, а также размера нарезаемой им резьбы.
| Диаметр E | Квадрат W | Метчик | Цанги ERG16 | Цанги ERG20 | Цанги ERG25 | Цанги ERG32 | Цанги ERG40 |
|---|---|---|---|---|---|---|---|
| 2,24 | 1,8 | M3 ISO | ERG16-2,24-1,8 | ERG20-2,24-1,8 | ERG25-2,24-1,8 | ERG32-2,24-1,8 | — |
| 2,5 | 2 | M3,5 ISO | ERG16-2,5-2 | ERG20-2,5-2 | ERG25-2,5-2 | ERG32-2,5-2 | — |
| 2,5 | 2,1 | M3,5 DIN376 | ERG16-2,5-2,1 | ERG20-2,5-2,1 | ERG25-2,5-2,1 | ERG32-2,5-2,1 | — |
| 2,8 | 2,1 | M4 DIN376 | ERG16-2,8-2,1 | ERG20-2,8-2,1 | ERG25-2,8-2,1 | ERG32-2,8-2,1 | — |
| 3 | 2,5 | M2 JIS | ERG16-3-2,5 | ERG20-3-2,5 | ERG25-3-2,5 | ERG32-3-2,5 | — |
| 3,15 | 2,5 | M3 ISO M4 ISO |
ERG16-3,15-2,5 | ERG20-3,15-2,5 | ERG25-3,15-2,5 | ERG32-3,15-2,5 | ERG40-3,15-2,5 |
| 3,5 | 2,7 | M3 DIN371 M3 DIN376 |
ERG16-3,5-2,7 | ERG20-3,5-2,7 | ERG25-3,5-2,7 | ERG32-3,5-2,7 | ERG40-3,5-2,7 |
| 3,55 | 2,8 | M3,5 ISO M4,5 ISO |
ERG16-3,55-2,8 | ERG20-3,55-2,8 | ERG25-3,55-2,8 | ERG32-3,55-2,8 | — |
| 4 | 3 | M3,5 DIN371 | ERG16-4-3 | ERG20-4-3 | ERG25-4-3 | ERG32-4-3 | — |
| 4 | 3,1 | M3 JIS | ERG16-4-3,1 | ERG20-4-3,1 | ERG25-4-3,1 | ERG32-4-3,1 | ERG40-4-3,1 |
| 4 | 3,15 | M4 ISO M5 ISO |
ERG16-4-3,15 | ERG20-4-3,15 | ERG25-4-3,15 | ERG32-4-3,15 | ERG40-4-3,15 |
| 4,5 | 3,4 | M4 DIN371 M6 DIN376 |
ERG16-4,5-3,4 | ERG20-4,5-3,4 | ERG25-4,5-3,4 | ERG32-4,5-3,4 | ERG40-4,5-3,4 |
| 4,5 | 3,55 | M6 ISO | ERG16-4,5-3,55 | ERG20-4,5-3,55 | ERG25-4,5-3,55 | ERG32-4,5-3,55 | — |
| 5 | 4 | M5 ISO M4 JIS M4,5 JIS |
ERG16-5-4 | ERG20-5-4 | ERG25-5-4 | ERG32-5-4 | ERG40-5-4 |
| 5,5 | 4,3 | M7 DIN376 | ERG16-5,5-4,3 | ERG20-5,5-4,3 | ERG25-5,5-4,3 | ERG32-5,5-4,3 | — |
| 5,5 | 4,5 | M5 JIS M5,5 JIS |
ERG16-5,5-4,5 | ERG20-5,5-4,5 | ERG25-5,5-4,5 | ERG32-5,5-4,5 | ERG40-5,5-4,5 |
| 6 | 4,5 | M6 JIS | ERG16-6-4,5 | ERG20-6-4,5 | ERG25-6-4,5 | ERG32-6-4,5 | ERG40-6-4,5 |
| 6 | 4,9 | M5 DIN371 M6 DIN371 M8 DIN376 |
ERG16-6-4,9 | ERG20-6-4,9 | ERG25-6-4,9 | ERG32-6-4,9 | ERG40-6-4,9 |
| 6,2 | 5 | M7 JIS M8 JIS |
ERG16-6,2-5 | ERG20-6,2-5 | ERG25-6,2-5 | ERG32-6,2-5 | ERG40-6,2-5 |
| 6,3 | 5 | M6 ISO M8 ISO |
ERG16-6,3-5 | ERG20-6,3-5 | ERG25-6,3-5 | ERG32-6,3-5 | ERG40-6,3-5 |
| 7 | 5,5 | M9 JIS M10 JIS M7 DIN371 M10 DIN376 |
ERG16-7-5,5 | ERG20-7-5,5 | ERG25-7-5,5 | ERG32-7-5,5 | ERG40-7-5,5 |
| 8 | 6 | M11 JIS | ERG16-8-6 | ERG20-8-6 | ERG25-8-6 | ERG32-8-6 | — |
| 8 | 6,2 | M8 DIN371 M11 DIN376 |
ERG16-8-6,2 | ERG20-8-6,2 | ERG25-8-6,2 | ERG32-8-6,2 | ERG40-8-6,2 |
| 8 | 6,3 | M8 ISO M10 ISO |
ERG16-8-6,3 | ERG20-8-6,3 | ERG25-8-6,3 | ERG32-8-6,3 | ERG40-8-6,3 |
| 8,5 | 6,5 | M12 JIS | ERG16-8,5-6,5 | ERG20-8,5-6,5 | ERG25-8,5-6,5 | ERG32-8,5-6,5 | ERG40-8,5-6,5 |
| 9 | 7 | M12 DIN376 | ERG16-9-7 | ERG20-9-7 | ERG25-9-7 | ERG32-9-7 | ERG40-9-7 |
| 9 | 7,1 | M12 ISO | ERG16-9-7,1 | ERG20-9-7,1 | ERG25-9-7,1 | ERG32-9-7,1 | ERG40-9-7,1 |
| 10 | 8 | M10 ISO M10 DIN371 |
ERG16-10-8 | ERG20-10-8 | ERG25-10-8 | ERG32-10-8 | ERG40-10-8 |
| 10,5 | 8 | M14 JIS M15 JIS |
— | ERG20-10,5-8 | ERG25-10,5-8 | ERG32-10,5-8 | ERG40-10,5-8 |
| 11 | 9 | M14 DIN376 | — | ERG20-11-9 | ERG25-11-9 | ERG32-11-9 | ERG40-11-9 |
| 11,2 | 9 | M14 ISO | — | ERG20-11,2-9 | ERG25-11,2-9 | ERG32-11,2-9 | ERG40-11,2-9 |
| 12 | 9 | M16 DIN376 | — | ERG20-12-9 | ERG25-12-9 | ERG32-12-9 | ERG40-12-9 |
| 12,5 | 10 | M16 ISO M16 JIS |
— | ERG20-12,5-10 | ERG25-12,5-10 | ERG32-12,5-10 | ERG40-12,5-10 |
| 13 | 10 | M17 JIS | — | ERG20-13-10 | ERG25-13-10 | ERG32-13-10 | — |
| 14 | 11 | M18 JIS M18 DIN376 |
— | — | ERG25-14-11 | ERG32-14-11 | ERG40-14-11 |
| 14 | 11,2 | M18 ISO M20 ISO |
— | — | ERG25-14-11,2 | ERG32-14-11,2 | ERG40-14-11,2 |
| 15 | 12 | M20 JIS | — | — | ERG25-15-12 | ERG32-15-12 | ERG40-15-12 |
| 16 | 12 | M20 DIN376 | — | — | ERG25-16-12 | ERG32-16-12 | ERG40-16-12 |
| 16 | 12,5 | M22 ISO | — | — | ERG25-16-12,5 | ERG32-16-12,5 | ERG40-16-12,5 |
| 17 | 13 | M22 JIS | — | — | — | ERG32-17-13 | ERG40-17-13 |
| 18 | 14 | M24 ISO | — | — | — | ERG32-18-14 | ERG40-18-14 |
| 18 | 14,5 | M22 DIN376 M24 DIN376 |
— | — | — | ERG32-18-14,5 | ERG40-18-14,5 |
| 19 | 15 | M24 JIS M25 JIS |
— | — | — | ERG32-19-15 | ERG40-19-15 |
| 20 | 15 | M26 JIS M27 JIS |
— | — | — | ERG32-20-15 | ERG40-20-15 |
| 20 | 16 | M27 DIN376 M27 ISO M30 ISO |
— | — | — | — | ERG40-20-16 |
| 22 | 18 | M30 DIN376 | — | — | — | — | ERG40-22-18 |
| 23 | 17 | M30 JIS | — | — | — | — | ERG40-23-17 |
Цанги ERS изготавливаются из стали ШХ15 и обладают твёрдостью 44-48 HRC.
