Переходники и удлинители для инструмента

Конусные переходные втулки предназначены для установки инструмента с хвостовиком Морзе в отверстия другого типоразмера. Они компенсируют разницу между стандартными конусами Морзе, обеспечивая высокую жесткость и надёжное соединение в шпиндельном узле. Изготавливаются из стали с объёмной закалкой для повышения твёрдости и износостойкости. Внутренние и наружные конические поверхности проходят точную шлифовку, что гарантирует минимальное биение и стабильное высокоточное позиционирование.

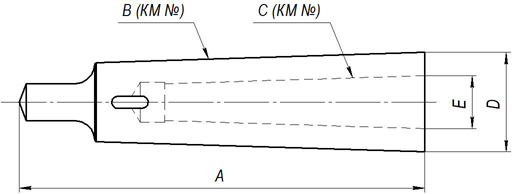

Размеры понижающих конусных втулок

	A	B	C	D	E	Вес, кг
KMT2-1	90	КМ2	КМ1	18,6	12,065	0,10
KMT3-1	99	КМ3	КМ1	24,1	12,065	0,24
KMT3-2	108	КМ3	КМ2	24,7	17,780	0,12
KMT4-1	124	КМ4	КМ1	31,6	12,065	0,6
KMT4-2	124	КМ4	КМ2	31,6	17,780	0,5
KMT4-3	132	КМ4	КМ3	32,4	23,825	0,38
KMT5-1	156	КМ5	КМ1	44,7	12,065	1,59
KMT5-2	156	КМ5	КМ2	44,7	17,780	1,48
KMT5-3	156	КМ5	КМ3	44,7	23,825	1,36
KMT5-4	171	КМ5	КМ4	45,5	31,267	0,95
KMT6-1	218	КМ6	КМ1	63,8	12,065	3,84
KMT6-2	218	КМ6	КМ2	63,8	17,780	3,73
KMT6-3	218	КМ6	КМ3	63,8	23,825	3,85
KMT6-4	218	КМ6	КМ4	63,8	31,267	3,12
KMT6-5	218	КМ6	КМ5	63,8	44,399	1,95

Перед использованием обязательно протрите сопрягаемые поверхности — даже малейшие загрязнения и СОЖ снижают надёжность соединения. Вставьте втулку в шпиндель или патрон станка, сориентировав паз для клина. Лёгким, но резким движением зафиксируйте её. Вставьте хвостовик инструмента во внутреннее отверстие втулки, плотно прижмите — соединение должно быть без люфта, но и без чрезмерного усилия. Убедитесь, что инструмент не проворачивается и не выпадает при легком ручном покачивании. Для извлечения инструмента и втулки используйте специальный клин-выталкиватель, который вставляется в боковой паз наружной детали соединения. Старайтесь минимизировать количество соединений, не используйте несколько понижающих втулок последовательно. Не выбивайте инструмент ударами через втулку, не применяйте грубую силу при заклинивании, вместо этого смажьте соединение проникающей смазкой и используйте штатный съемник.
