Переходники и удлинители для инструмента

Конусные втулки-удлинители служат не только для перехода между разными типоразмерами конусов Морзе (с большего на меньший, с меньшего на больший или равные), но и для увеличения вылета инструмента. Они компенсируют разнотипность хвостовиков, обеспечивая жёсткое соединение в шпинделе. Втулки изготавливаются из закаленной стали с точной шлифовкой конических поверхностей, что гарантирует минимальное биение и высокоточное позиционирование.

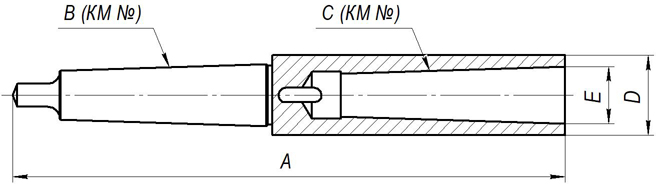

Размеры конусных удлинителей

	A	B	C	D	E	Вес, кг
LMT1-1	145	КМ1	КМ1	20	12,065	0,19
LMT1-2	160	КМ1	КМ2	30	17,780	0,4
LMT1-3	181	КМ1	КМ3	36	23,825	0,4
LMT2-1	160	КМ2	КМ1	20	12,065	0,29
LMT2-2	175	КМ2	КМ2	30	17,780	0,5
LMT2-3	196	КМ2	КМ3	36	23,825	0,6
LMT2-4	221	КМ2	КМ4	48	31,267	1,43
LMT3-1	175	КМ3	КМ1	20	12,065	0,41
LMT3-2	194	КМ3	КМ2	30	17,780	0,62
LMT3-3	215	КМ3	КМ3	36	23,825	0,89
LMT3-4	240	КМ3	КМ4	48	31,267	1,55
LMT3-5	275	КМ3	КМ5	63	44,399	2,8
LMT4-1	200	КМ4	КМ1	20	12,065	0,81
LMT4-2	215	КМ4	КМ2	30	17,780	1
LMT4-3	240	КМ4	КМ3	36	23,825	1,27
LMT4-4	265	КМ4	КМ4	48	31,267	1,93
LMT4-5	300	КМ4	КМ5	63	44,399	3,18
LMT4-6	368	КМ4	КМ6	85	63,348	6,5
LMT5-1	232	КМ5	КМ1	20	12,065	1,79
LMT5-2	247	КМ5	КМ2	30	17,780	2
LMT5-3	268	КМ5	КМ3	36	23,825	2,27
LMT5-4	300	КМ5	КМ4	48	31,267	2,93
LMT5-5	335	КМ5	КМ5	63	44,399	4,18
LMT5-6	403	КМ5	КМ6	85	63,348	6,7
LMT6-1	294	КМ6	КМ1	20	12,065	4,4
LMT6-2	309	КМ6	КМ2	30	17,780	4,25
LMT6-3	330	КМ6	КМ3	36	23,825	4,52
LMT6-4	355	КМ6	КМ4	48	31,267	5,18
LMT6-5	390	КМ6	КМ5	63	44,399	6,43

Перед использованием обязательно протрите сопрягаемые поверхности — даже малейшие загрязнения и СОЖ снижают надёжность соединения. Вставьте втулку в шпиндель или патрон станка, сориентировав паз для клина. Лёгким, но резким движением зафиксируйте её. Вставьте хвостовик инструмента во внутреннее отверстие втулки, плотно прижмите — соединение должно быть без люфта, но и без чрезмерного усилия. Убедитесь, что инструмент не проворачивается и не выпадает при легком ручном покачивании. Для извлечения инструмента и втулки используйте специальный клин-выталкиватель, который вставляется в боковой паз наружной детали соединения. Старайтесь минимизировать количество соединений, не используйте несколько понижающих втулок последовательно. Не выбивайте инструмент ударами через втулку, не применяйте грубую силу при заклинивании, вместо этого смажьте соединение проникающей смазкой и используйте штатный съемник.
