Переходники и удлинители для инструмента

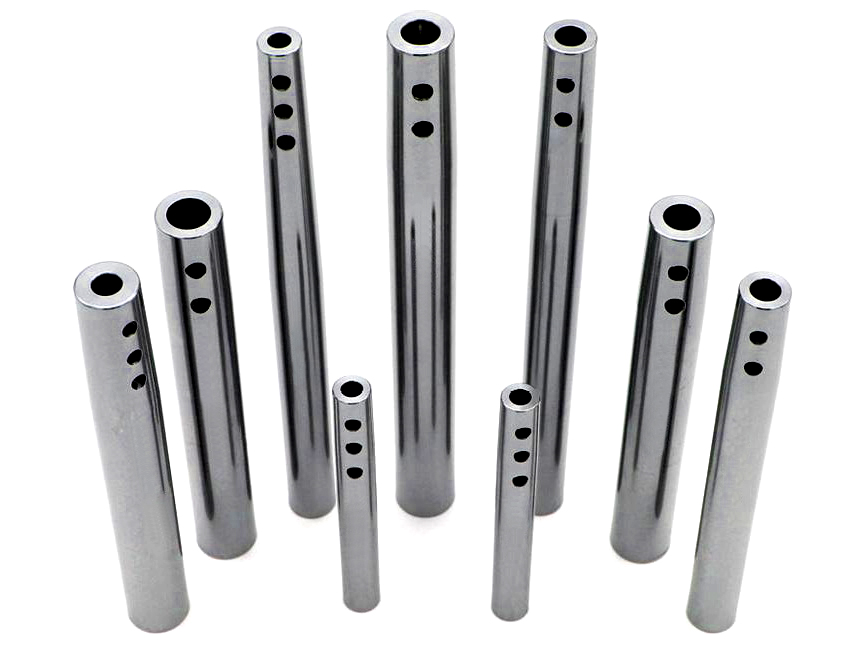

Цилиндрические удлинители предназначены для обеспечения доступа режущего инструмента в глубокие выемки и труднодоступные полости за счёт значительного увеличения вылета. Они также позволяют адаптировать хвостовик фрезы или сверла к посадочному гнезду патрона, фиксируя инструмент радиальными прижимными болтами. Изготовленные из закаленной стали с точной шлифовкой наружной цилиндрической поверхности и посадочного отверстия, удлинители гарантируют соосность и минимальное биение.

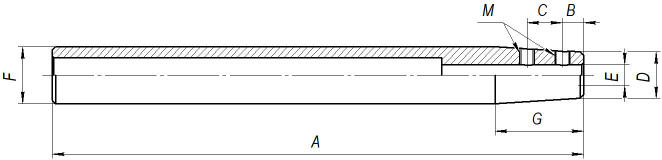

Размеры цилиндрических удлинителей

	A	B	C	D	E	F	G	M	Вес, кг
C10-SL3-150	150	6	10	9	3	10	25	M3	0,10
C10-SL4-150	150	6	10	9	4	10	25	M4	0,10
C10-SL6-150	150	6	10	10	6	10	-	M4	0,10
C12-SL4-150	150	6	10	9	4	12	25	M4	0,12
C12-SL6-100	100	6	10	10	6	12	25	M4	0,10
C12-SL6-150	150	6	10	10	6	12	25	M4	0,12
C16-SL4-150	150	6	10	10	4	16	25	M4	0,15
C16-SL4-200	200	6	10	10	4	16	25	M4	0,18
C16-SL6-150	150	6	10	13	6	16	25	M4	0,15
C16-SL6-200	200	6	10	13	6	16	25	M4	0,18
C16-SL8-150	150	6	10	15	8	16	25	M4	0,15
C16-SL8-200	200	6	10	15	8	16	25	M4	0,18
C20-SL6-150	150	6	10	13	6	20	25	M4	0,18
C20-SL8-150	150	6	10	15	8	20	25	M6	0,18
C20-SL8-200	200	6	10	15	8	20	25	M6	0,18
C20-SL10-150	150	6	10	17	10	20	25	M6	0,18
C20-SL10-200	200	6	10	17	10	20	25	M6	0,20
C20-SL12-150	150	6	10	19	12	20	25	M6	0,18
C20-SL12-200	200	6	10	19	12	20	25	M6	0,20
C32-SL6-150	150	6	10	13	6	32	25	M6	0,21
C32-SL8-150	150	6	10	15	8	32	25	M6	0,21
C32-SL10-150	150	6	10	17	10	32	25	M6	0,22
C32-SL12-150	150	6	10	19	12	32	25	M6	0,22

Удлинители обладают исключительной точностью размеров, однако их геометрия, как и геометрия любых других приспособлений с большим соотношением длины и диаметра, способствует снижению жёсткости и повышению вибраций. Поэтому при использовании оснастки данного типа рекомендуется проверить биение перед обработкой и снизить режимы резания.
