Высокие кулачки
Данные кулачки сочетают в себе увеличенную высоту для работы с крупными заготовками и точную фиксацию на патроне с помощью шипа и паза. Поставляются незакаленными, что дает возможность расточить их после установки под диаметр детали, сохраняя при этом высокую жёсткость за счет большей высоты. Однозначное позиционирование при каждой смене повышает удобство в серийной работе с ручными патронами.

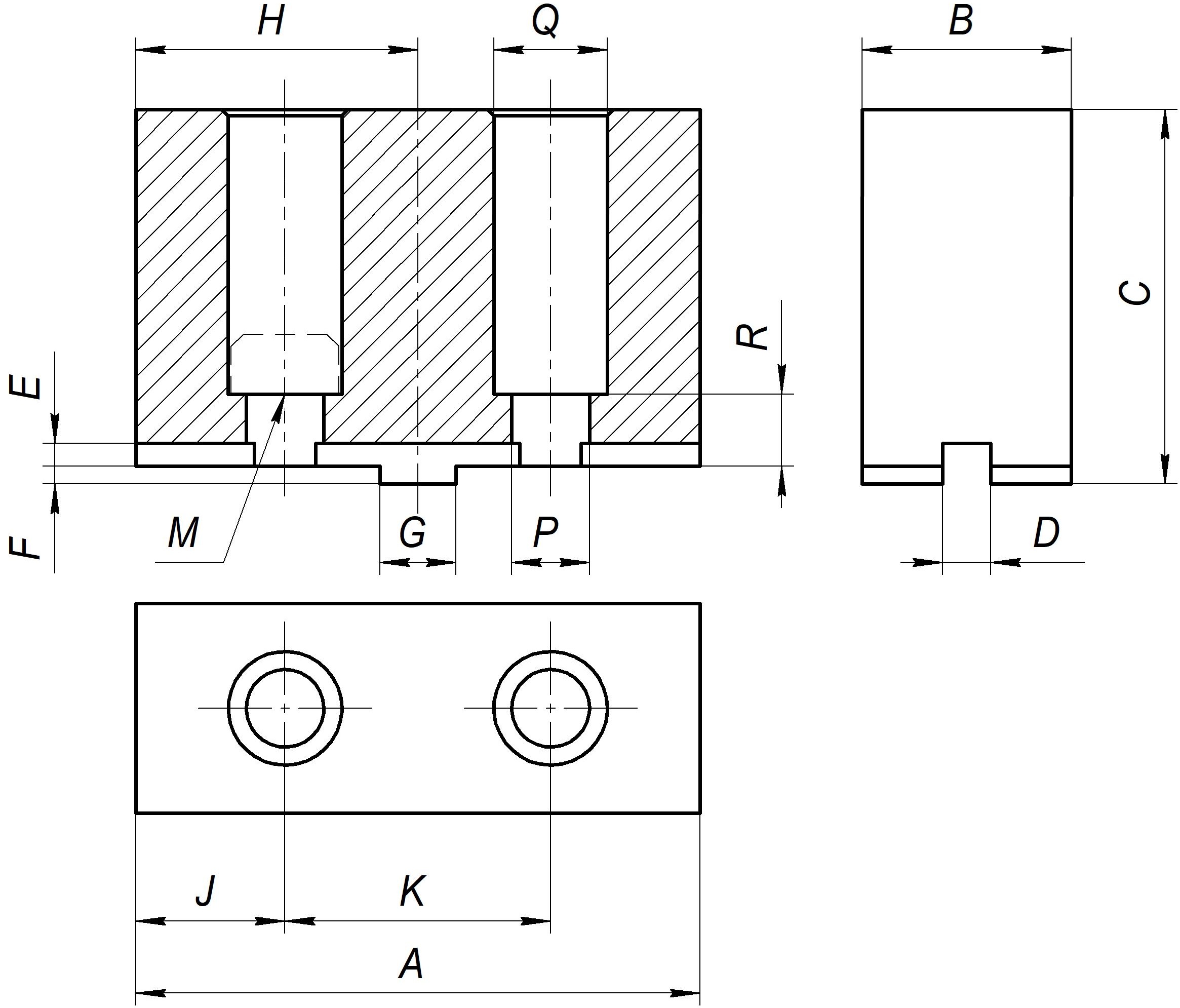

Размеры высоких кулачков серии CP
| A | B | C | D | E | F | G | H | J | K | M | P | Q | R | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP05-60 CP05-80 |
65 | 24 | 60 80 |
7,94 | 3,5 | 3 | 12,68 | 32,5 | 16,5 | 32 | M8 | 9 | 14 | 8 | 0,7 0,9 |
| CP06-60 CP06-80 CP06-100 |
73 | 26 | 60 80 100 |
7,94 | 3,5 | 3 | 12,68 | 36,5 | 17,45 | 38,1 | M8 | 9 | 14 | 8 | 0,8 1,1 1,4 |
| CP07-60 CP07-80 CP07-100 |
95 | 31 | 60 80 100 |
7,94 | 3,8 | 3 | 12,68 | 47,5 | 25,3 | 44,4 | M10 | 11 | 17 | 10 | 1,2 1,6 2,1 |
| CP09-60 CP09-80 CP09-100 |
110 | 37 | 60 80 100 |
12,7 | 4,2 | 3 | 19,03 | 55 | 28 | 54 | M12 | 13 | 19 | 10 | 1,6 2,2 2,9 |
| CP12-80 CP12-100 CP12-120 |
125 | 42 | 80 100 120 |
12,7 | 4,2 | 3 | 19,03 | 62,5 | 30,75 | 63,5 | M12 | 13 | 19 | 12 | 2,7 3,5 4,3 |
Совместимость кулачков серии CP
Совместимость кулачков с токарными патронами напрямую зависит от размеров D, G, K и типоразмера болта M. Размеры D и G имеют допуски по 7 квалитету, остальные размеры являются свободными и выполняются по 14 квалитету точности.
| Autostrong | Bison Bial | Chandox | Kitagawa | Roehm | |
|---|---|---|---|---|---|
| CP05-60 CP05-80 |
- | 32**-125 35**-125 36**-125 37**-125 |
- | - | - |
| CP06-60 CP06-80 CP06-100 |
SK-6 KD-6" |
38**-160 | KT-6 | JN06T JN06RA5 |
- |
| CP07-60 CP07-80 CP07-100 |
SK-7 SIK-7 SK-8 KA-8" KD-8" |
32**-200 35**-200 36**-200 37**-200 43**-200 |
KT-07 FKT-07 TKT-07 |
JN07T JN07RA5 JN08RA6 JN07 |
- |
| CP09-60 CP09-80 CP09-100 |
SK-9 SIK-9 SK-10 KA-10" KD-10" |
32**-250 35**-250 36**-250 37**-250 38**-250 43**-250 |
KT-09 FKT-09 TKT-09 |
JN09T JN09RA6 JT09 JN10T JN10RA6 JN10RA8 |
UGU 260 USU 260 ZGD 250 ZGD 270 ZGF 250 ZGU 250 ZSU 250 |
| CP12-80 CP12-100 CP12-120 |
SK-12 SIK-12 KA-12" KD-12" |
32**-315 35**-315 36**-315 37**-315 38**-315 43**-315 |
KT-12 FKT-12 |
JN12T JN12RA6 JN12RA8 |
UGU 310 UGU 350 USU 310 USU 350 ZGD 315 ZGF 315 ZGU 315 ZSU 315 |
Возможность изготовления кулачков с другими размерами рассматривается в индивидуальном порядке.
