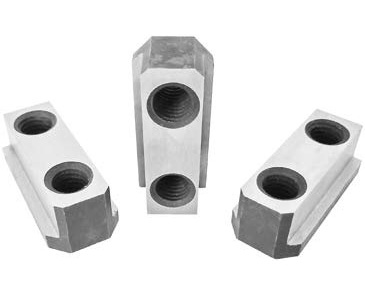

Сухари
Сухари для сплошных патронов выполняются полноразмерными, занимающими всю глубину Т-паза, что обеспечивает максимальную жёсткость и площадь контакта. Отсутствие центрального проходного отверстия позволяет использовать более длинные и массивные сухари, которые выдерживают высокие нагрузки при обработке штучных заготовок (фланцев, дисков, корпусных деталей). Такие сухари несовместимы с полыми патронами из-за разницы в геометрии посадочных мест, поэтому при заказе важно точно указать тип вашего патрона.

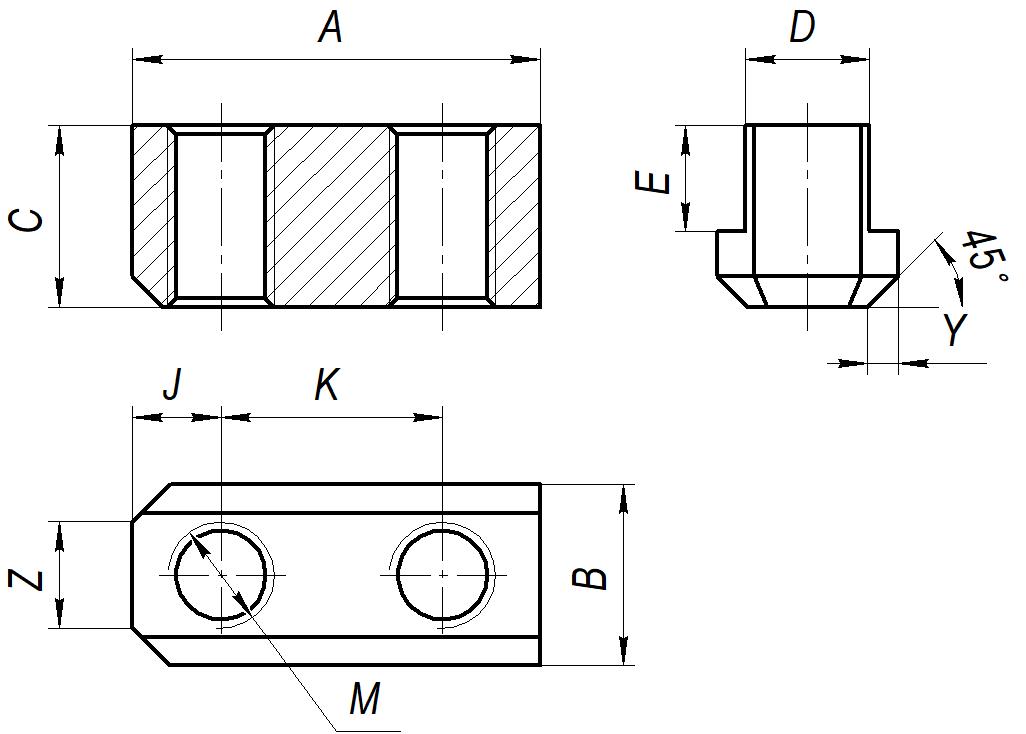

Размеры сухарей серии TS
| A | B | C | D | E | J | K | M | Y | Z | |
|---|---|---|---|---|---|---|---|---|---|---|
| TS04 | 28,0 | 15,0 | 18,0 | 10 | 12,5 | 7 | 14 | M8 | 2,5 | 5 |
| TS05 | 26,0 | 15,0 | 16,5 | 10 | 11,0 | 6 | 15 | M8 | 2,5 | 5 |
| TS06 | 36,5 | 17,5 | 22,5 | 12 | 15,0 | 7,5 | 20 | M10 | 3,0 | 5 |
| TS08 | 50,0 | 21,0 | 26,0 | 14 | 16,5 | 12,5 | 25 | M12 | 3,5 | 8 |
| TS10 | 55,0 | 22,5 | 25,5 | 16 | 16,0 | 11 | 30 | M12 | 4,0 | 8 |
| TS12 | 55,5 | 26,5 | 33,5 | 18 | 20,0 | 12,0 | 30 | M14 | 4,0 | 12 |
| TS15 | 80,0 | 33,5 | 38,0 | 22 | 21,5 | 17 | 43 | M20 | 4 | 11 |
