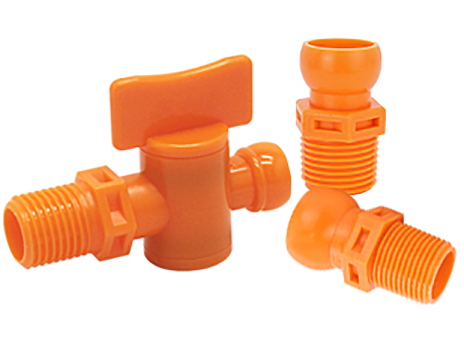

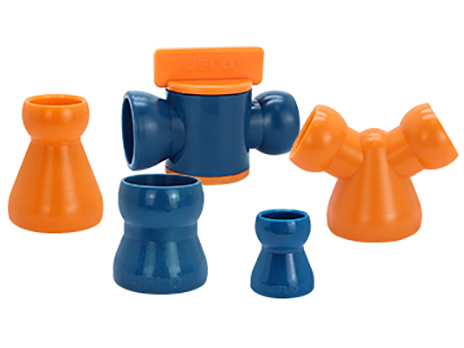

Гибкие трубки для подачи СОЖ

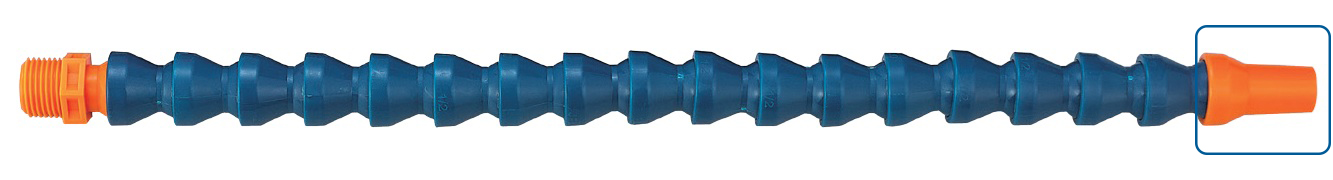

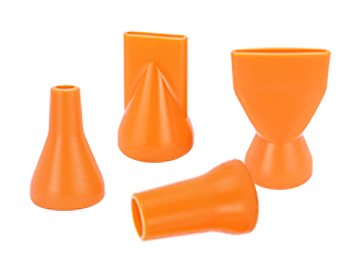

Гибкая магистраль заканчивается оранжевым наконечником, который формирует и направляет струю СОЖ непосредственно в зону резания. Тип сопла выбирают в зависимости от фрезы, глубины обработки и требуемого напора. Плоские наконечники лучше подходят для грубой обработки и охлаждения большой площади, круглые — для чистовых проходов и труднодоступных мест, универсальные плоские сопла со скругленными краями позволяют сэкономить время на переналадках между различными операциями.
Размеры наконечников

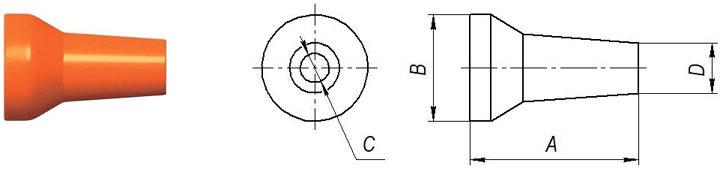

Сопла круглого сечения JMNH
| Серия | A | B | C | D | |
|---|---|---|---|---|---|
| JMNH-1/4-1/16 | 1/4" | 30,3 | 15,9 | 1,6 | 5 |
| JMNH-1/4-1/8 | 1/4" | 30,3 | 15,9 | 3,2 | 6,6 |
| JMNH-1/4-1/4 | 1/4" | 35 | 15,9 | 6,3 | 9,7 |
| JMNH-3/8-1/4 | 3/8" | 32,3 | 20,4 | 6,3 | 9,7 |
| JMNH-3/8-3/8 | 3/8" | 39,4 | 20,4 | 9,6 | 13 |
| JMNH-3/8-1/2 | 3/8" | 32,8 | 20,4 | 12 | 15,4 |
| JMNH-1/2-1/4 | 1/2" | 37,3 | 24,9 | 6,3 | 9,7 |
| JMNH-1/2-3/8 | 1/2" | 37,5 | 24,9 | 9,7 | 13,1 |
| JMNH-1/2-1/2 | 1/2" | 37,8 | 24,9 | 12,7 | 16,1 |
| JMNH-3/4-1/2 | 3/4" | 43,1 | 31,2 | 16 | 19,4 |
| JMNH-3/4-3/4 | 3/4" | 43,1 | 31,2 | 19,5 | 22,9 |

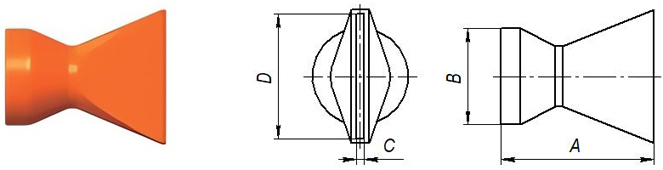

Плоские сопла JMNF
| Серия | A | B | C | D | |
|---|---|---|---|---|---|
| JMNF-1/4-3/8 | 1/4" | 29,5 | 15,9 | 1,3 | 7 |
| JMNF-1/4-1 | 1/4" | 29,5 | 15,9 | 1,7 | 25 |
| JMNF-3/8-5/4 | 3/8" | 39 | 20,4 | 3,2 | 32 |
| JMNF-1/2-5/4 | 1/2" | 41,4 | 24,9 | 4,5 | 32 |
| JMNF-1/2-3/2 | 1/2" | 50,2 | 24,9 | 3,5 | 63,5 |
| JMNF-1/2-7/4 | 1/2" | 50,2 | 24,9 | 4,5 | 44,5 |
| JMNF-3/4-3 | 3/4" | 54 | 31,2 | 4,8 | 76,2 |

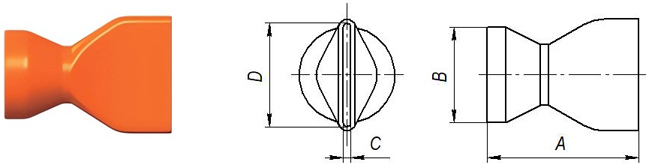

Универсальные сопла JMND
| Серия | A | B | C | D | |
|---|---|---|---|---|---|
| JMNF-1/4-1/4 | 1/4" | 27,9 | 15,9 | 1 | 11 |
| JMNF-1/4-3/8 | 1/4" | 27,9 | 15,9 | 1,5 | 11 |
| JMNF-1/2-1/2 | 1/2" | 37,2 | 24,9 | 2,1 | 18 |
| JMNF-1/2-5/8 | 1/2" | 37,2 | 24,9 | 3,3 | 18 |
| JMNF-1/2-5/4 | 1/2" | 47,4 | 24,9 | 1,7 | 30 |
| JMNF-1/2-13/8 | 1/2" | 48,2 | 24,9 | 3,1 | 41 |

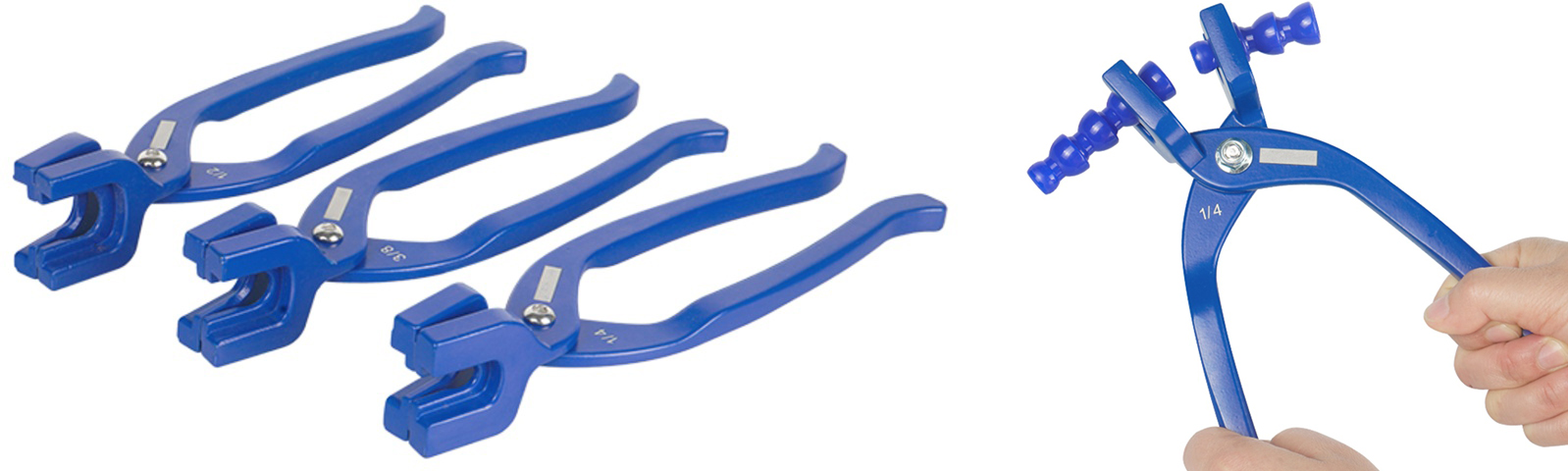

Работа модульных трубок без течи и других побочных явлений гарантируется при давлении СОЖ в пределах 3 бар. Для сборки трубок рекомендуется использование специальных ручных приспособлений.
