Сопла СОЖ высокого давления
Сопла данной серии запрессовываюстя в отверстие либо вставляются в него с зазором и фиксируются отдельным винтом. В отличие от латунных "оливок", такие сопла исключают или значительно снижают побочные утечки СОЖ на стыке с инструментальным блоком, являются более долговечными и более удобными в настройке, так как прижимной винт не касается сферической поверхности.

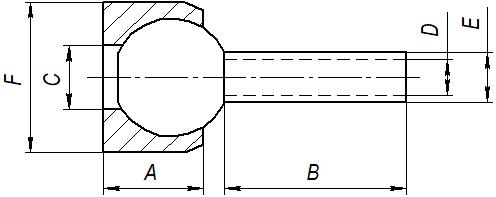

Размеры вставных сопел серии JTD
| A | B | C | D | E | F | |
|---|---|---|---|---|---|---|
| JTDP-12-6 | 8 | 6 | 5,5 | 2 | 4 | 12 |
| JTDP-12-36 | 8 | 36 | 5,5 | 2 | 4 | 12 |
| JTDP-14-8 | 8 | 7,5 | 7 | 3 | 5 | 14 |
| JTDP-14-19 | 8 | 18,5 | 7 | 3 | 5 | 14 |
| JTDP-15-5 | 8 | 5 | 7 | 4 | 6 | 15 |
| JTDP-15-10 | 8 | 10 | 7 | 4 | 6 | 15 |
| JTDP-15-30 | 8 | 30 | 7 | 4 | 6 | 15 |
| JTDP-15-50 | 8 | 50 | 7 | 4 | 6 | 15 |
| JTDP-16-5 | 11 | 5 | 7 | 4 | 6 | 16 |
| JTDP-16-10 | 11 | 10 | 7 | 4 | 6 | 16 |
| JTDP-16-30 | 11 | 30 | 7 | 4 | 6 | 16 |
| JTDP-16-50 | 11 | 50 | 7 | 4 | 6 | 16 |

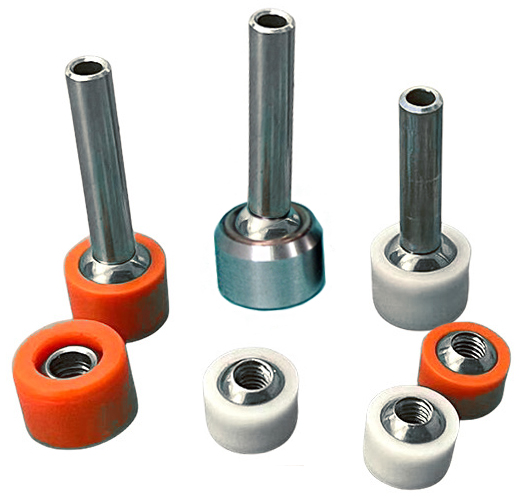

Доступны два исполнения сопел данной серии — с металлическим и с пластиковым корпусом. Все размеры у них идентичны. Нержавеющая сталь более устойчива к высоким температурам, давлению, абразивным частицам. Пластик показывает себя лучше в химически агрессивных средах.
