Цанговые удлинители серии C (Straight Shank) применяются для увеличения вылета режущего инструмента с гладким цилиндрическим хвостовиком при обработке глубоких или труднодоступных полостей. Цилиндрическая форма хвостовика исключает несоосность при зажиме. Удлинители данной серии изготавливаются из легированной закаленной стали с прецизионной шлифовкой посадочных поверхностей для минимального биения и высокой динамической устойчивости.

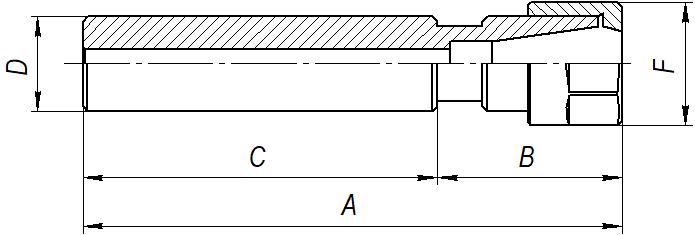

Размеры цанговых удлинителей серии C

A B C D F Тип гайки Тип цанги
C10-ER8-100 117 17 100 10 12 A ER8
C10-ER11-100 121,6 21,6 100 10 19 A ER11
C12-ER11-100 121,6 21,6 100 12 19 A ER11
C12-ER16-100 140 40 100 12 28 A ER16
C16-ER11-100 121,6 21,6 100 16 19 A ER11
C16-ER16-100 140 40 100 16 28 A ER16
C16-ER16-150 190 40 150 16 28 A ER16
C20-ER16-100 140 40 100 20 28 A ER16
C20-ER16-150 190 40 150 20 28 A ER16
C20-ER20-100 140,5 40,5 100 20 34 A ER20
C20-ER25-100 151 51 100 20 42 UM ER25
C20-ER32-100 151,5 51,5 100 20 50 UM ER32
C25-ER20-100 140,5 40,5 100 25 34 A ER20
C25-ER25-100 151 51 100 25 42 UM ER25
C25-ER32-100 151,5 51,5 100 25 50 UM ER32
C32-ER32-100 151,5 51,5 100 32 50 UM ER32
C32-ER32-150 151,5 51,5 100 32 50 UM ER32
C40-ER32-100 151,5 51,5 100 40 50 UM ER32
C40-ER40-100 165 65 100 40 63 UM ER40

Увеличение вылета инструмента снижает жёсткость и увеличивает биение несмотря на высокую точность цанговых удлинителей, поэтому не стоит злоупотреблять переходниками и удлинителями в случаях, когда от них есть возможность отказаться. Вставляйте хвостовик фрезы в цангу на достаточную глубину, но убедитесь, что он не упирается в дно — это обеспечит максимальную жесткость зажима.
