Цанговые оправки и удлинители

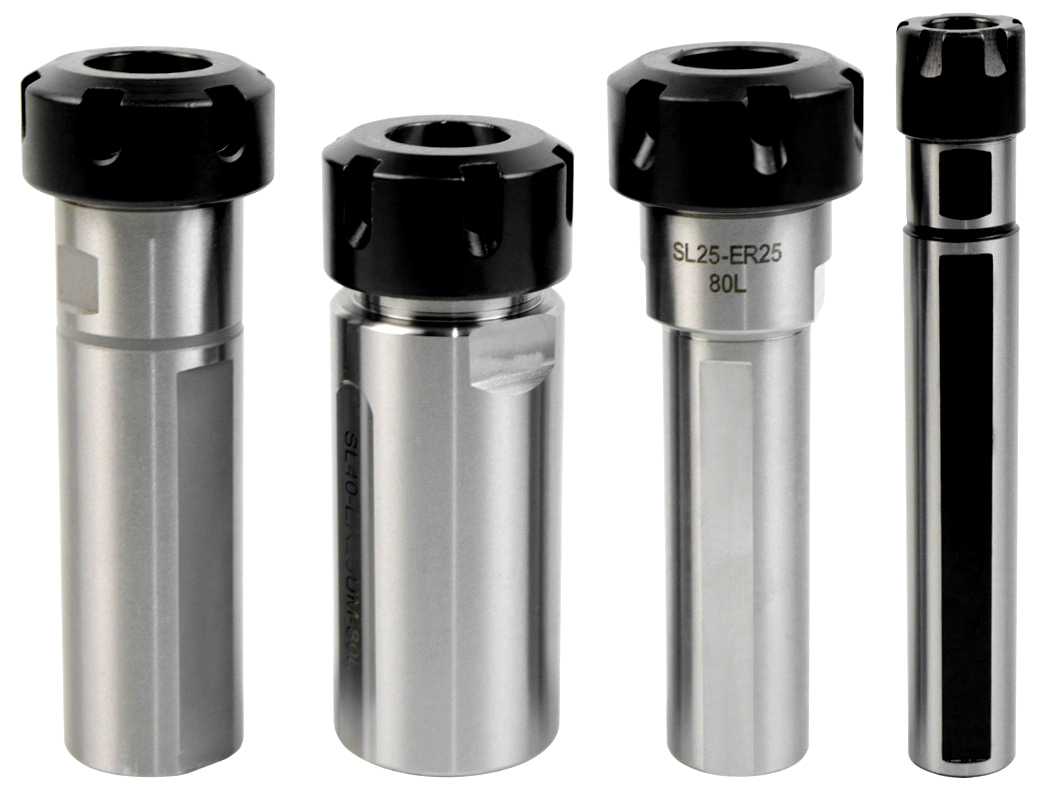

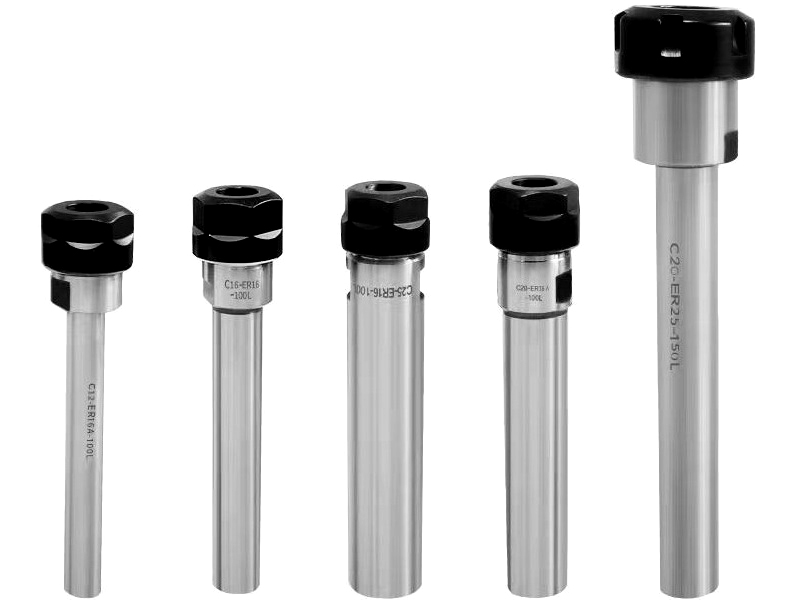

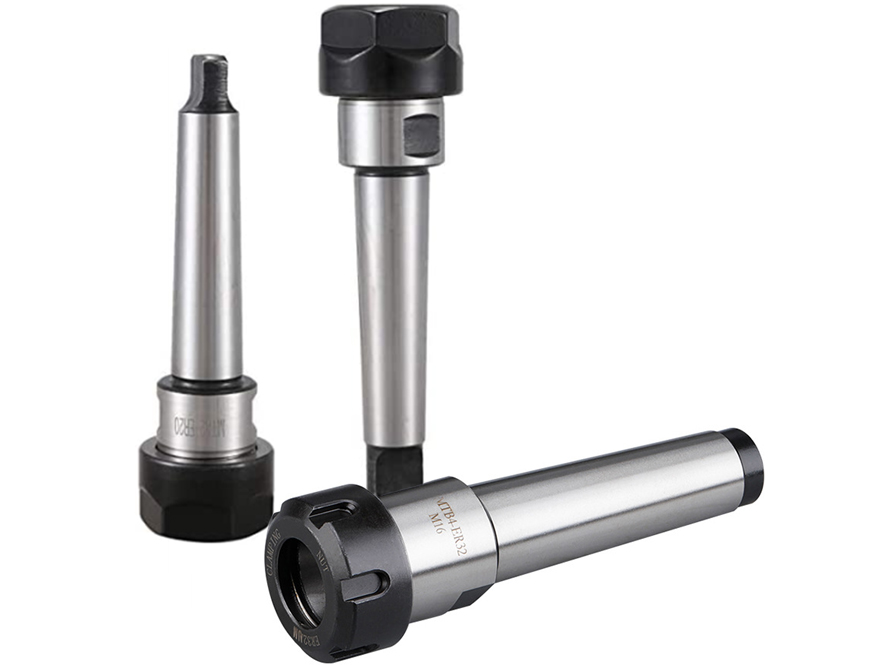

Цанговые оправки с конусом Морзе представляют собой переходные оправки, предназначенные для установки цанг типа ER в оборудование с отверстием типа конус Морзе. Они надежно центрируют и фиксируют режущий инструмент, преобразуя универсальную систему ER в стандартизированное коническое соединение. Выполняются из высокопрочной стали с точной шлифовкой конического хвостовика и внутреннего посадочного гнезда.

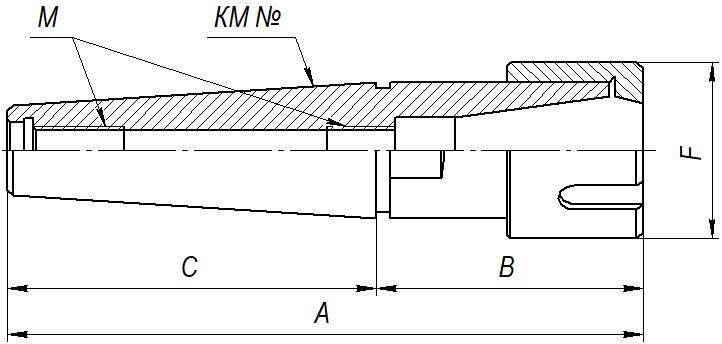

Размеры цанговых патронов с конусом Морзе
| A | B | C | F | M | КМ № | |
|---|---|---|---|---|---|---|
| MT2-ER16 | 104 | 48 | 56 | 28 | M10×1,5 | КМ2 |
| MT2-ER20 | 114 | 46 | 68 | 34 | M10×1,5 | КМ2 |
| MT2-ER25 | 119 | 51 | 68 | 42 | M10×1,5 | КМ2 |
| MT2-ER32 | 124 | 56 | 68 | 50 | M10×1,5 | КМ2 |
| MT2-ER40 | 134 | 66 | 68 | 63 | M10×1,5 | КМ2 |
| MT3-ER25 | 136 | 51 | 85 | 42 | M12×1,75 | КМ3 |
| MT3-ER32 | 141 | 60 | 81 | 50 | M12×1,75 | КМ3 |
| MT3-ER40 | 151 | 70 | 81 | 63 | M12×1,75 | КМ3 |
| MT4-ER32 | 162 | 59,5 | 102,5 | 50 | M16×2 | КМ4 |
| MT4-ER40 | 172 | 69,5 | 102,5 | 63 | M16×2 | КМ4 |
Для оправок с конусом Морзе критически важно, чтобы посадочное гнездо и конус были идеально чистыми, поэтому перед каждым использованием таких оправок следует протирать сопрягающиеся поверхности. Избегайте слишком больших нагрузок и сильных вибраций.
