Стандартные сырые кулачки
Кулачки данной серии фиксируются на патроне с помощью поперечного шипа и продольного паза, что упрощает их установку и снятие с ручных патронов спирального типа. Они не закалены, поэтому их можно растачивать или протачивать непосредственно на станке, добиваясь минимального биения для чистовой обработки. Шпоночное соединение особенно удобно при смене оснастки — кулачки занимают одно и то же положение каждый раз без регулировки.

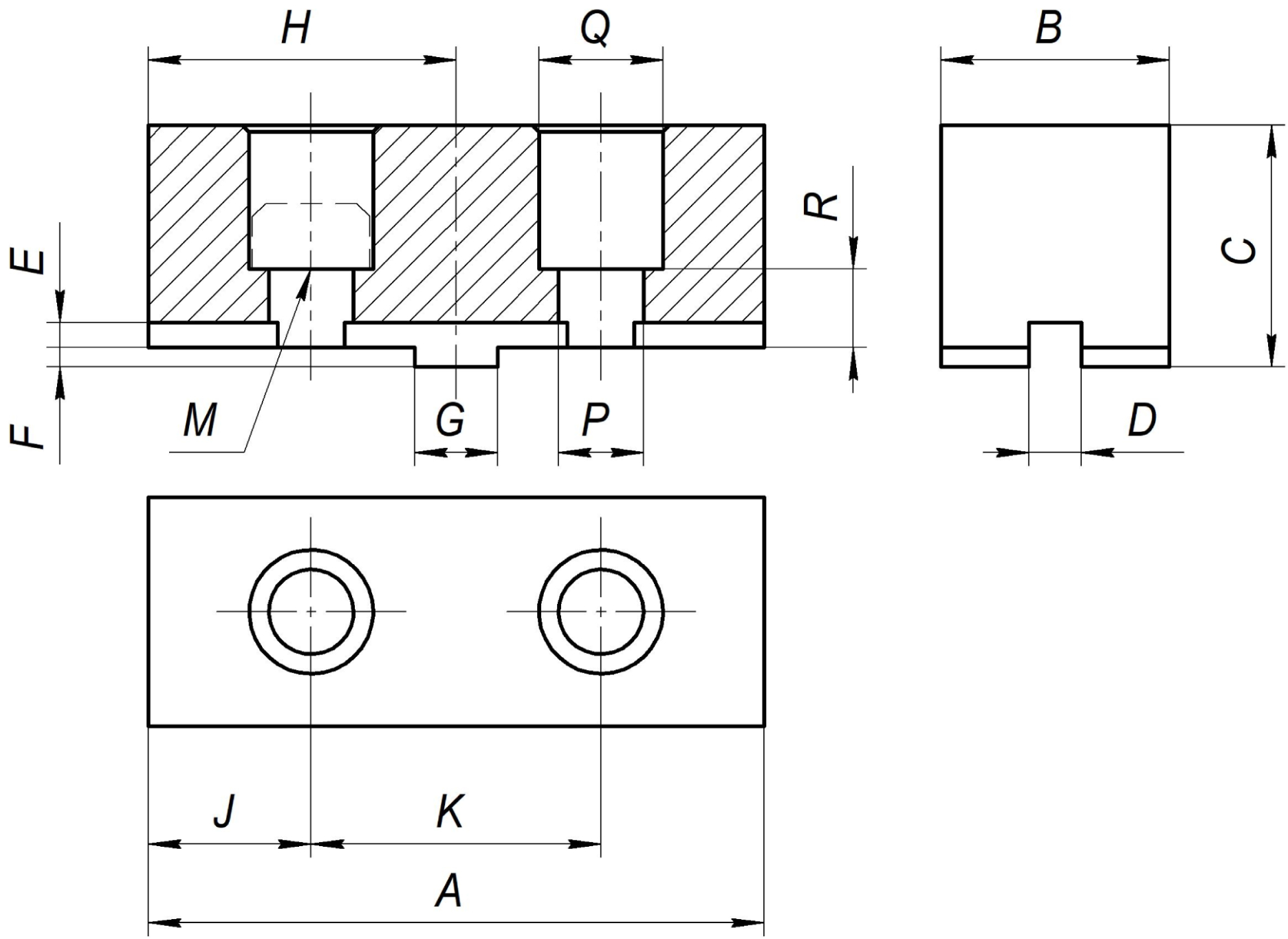

Размеры кулачков серии CP
| A | B | C | D | E | F | G | H | J | K | M | P | Q | R | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP04 | 52 | 19 | 30 | 7,94 | 3 | 2,5 | 9,53 | 26 | 14 | 24 | M6 | 7 | 11 | 6 | 0,2 |
| CP05 | 65 | 24 | 35 | 7,94 | 3,5 | 3 | 12,68 | 32,5 | 16,5 | 32 | M8 | 9 | 14 | 8 | 0,4 |
| CP06 | 73 | 26 | 37 | 7,94 | 3,5 | 3 | 12,68 | 36,5 | 17,45 | 38,1 | M8 | 9 | 14 | 8 | 0,5 |
| CP07 | 95 | 31 | 48 | 7,94 | 3,8 | 3 | 12,68 | 47,5 | 25,3 | 44,4 | M10 | 11 | 17 | 10 | 0,9 |
| CP09 | 110 | 37 | 48 | 12,7 | 4,2 | 3 | 19,03 | 55 | 28 | 54 | M12 | 13 | 19 | 10 | 1,2 |
| CP12 | 125 | 42 | 54 | 12,7 | 4,2 | 3 | 19,03 | 62,5 | 30,75 | 63,5 | M12 | 13 | 19 | 12 | 1,6 |
| CP16 | 160 | 50 | 70 | 12,7 | 5,5 | 6 | 19,03 | 80 | 41,9 | 76,2 | M16 | 17 | 25 | 16 | 3,7 |
| CP20 | 160 | 55 | 80 | 12,7 | 5,5 | 6 | 19,03 | 80 | 41,9 | 76,2 | M20 | 21 | 32 | 16 | 6,4 |
Совместимость кулачков серии CP
Совместимость кулачков с токарными патронами напрямую зависит от размеров D, G, K и типоразмера болта M. Размеры D и G имеют допуски по 7 квалитету, остальные размеры являются свободными и выполняются по 14 квалитету точности.
| Autostrong | Bison Bial | Chandox | Kitagawa | Roehm | |
|---|---|---|---|---|---|
| CP04 | SK-4 | - | - | - | - |
| CP05 | - | 32**-125 35**-125 36**-125 37**-125 |
- | - | - |
| CP06 | SK-6 KD-6" |
38**-160 | KT-6 | JN06T JN06RA5 |
- |
| CP07 | SK-7 SIK-7 SK-8 KA-8" KD-8" |
32**-200 35**-200 36**-200 37**-200 43**-200 |
KT-07 FKT-07 TKT-07 |
JN07T JN07RA5 JN08RA6 JN07 |
- |
| CP09 | SK-9 SIK-9 SK-10 KA-10" KD-10" |
32**-250 35**-250 36**-250 37**-250 38**-250 43**-250 |
KT-09 FKT-09 TKT-09 |
JN09T JN09RA6 JT09 JN10T JN10RA6 JN10RA8 |
UGU 260 USU 260 ZGD 250 ZGD 270 ZGF 250 ZGU 250 ZSU 250 |
| CP12 | SK-12 SIK-12 KA-12" KD-12" |
32**-315 35**-315 36**-315 37**-315 38**-315 43**-315 |
KT-12 FKT-12 |
JN12T JN12RA6 JN12RA8 |
UGU 310 UGU 350 USU 310 USU 350 ZGD 315 ZGF 315 ZGU 315 ZSU 315 |
| CP16 | SK-16 SIK-16 |
32**-400 35**-400 36**-400 37**-400 38**-400 43**-400 |
- | - | UGU 400 UGU 450 USU 400 USU 450 ZGD 400 ZGF 350 ZGF 400 ZGU 350 ZGU 400 ZSU 350 ZSU 400 |
| CP20 | - | 32**-500/630/800 35**-500/630/800 36**-500/630/800 37**-500/630/800 38**-500/630/800 43**-500/630/800 43**-915/1000/1250 3515-16"/20" HD 4317-16"/20"/30" HD |
- | - | UGU 500/560/600 UGU 630/710/800 USU 500/560/600 USU630/710/800 ZGD 500 ZGU 500/630/700 ZGU 800/1000/1250 ZSU 500/630/700 ZSU 800/1000/1250 HS 630/700/800 HS 1000/1250 |
Возможность изготовления кулачков с другими размерами рассматривается в индивидуальном порядке.
