Переходные втулки для расточных токарных блоков
Переходные втулки данной серии имеют наружную цилиндрическую поверхность и внутренний конус Морзе для надежного закрепления свёрл, зенкеров и различных конусных оправок в цилиндрическом отверстии расточного блока. Инструмент удерживается в посадочном отверстии втулки исключительно за счёт силы трения, сама втулка зажимается в блоке радиальными винтами.

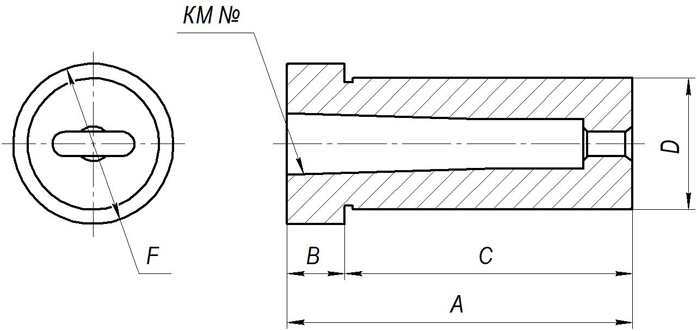

Размеры стандартных цилиндрических втулок
| A | B | C | D | F | КМ № | |
|---|---|---|---|---|---|---|
| DMT-20-1 | 60 | 12 | 48 | 20 | 28 | КМ1 |
| DMT-20-2 | 71 | 12 | 59 | 20 | 28 | КМ2 |
| DMT-25-1 | 61 | 14 | 47 | 25 | 33 | КМ1 |
| DMT-25-2 | 70 | 14 | 56 | 25 | 33 | КМ2 |
| DMT-32-1 | 61 | 14 | 47 | 32 | 39 | КМ1 |
| DMT-32-2 | 70 | 14 | 56 | 32 | 39 | КМ2 |
| DMT-32-3 | 90 | 14 | 76 | 32 | 39 | КМ3 |
| DMT-40-1 | 94 | 15 | 79 | 40 | 46,5 | КМ1 |
| DMT-40-2 | 94 | 15 | 79 | 40 | 46,5 | КМ2 |
| DMT-40-3 | 90 | 15 | 75 | 40 | 46,5 | КМ3 |
| DMT-40-4 | 112 | 15 | 97 | 40 | 46,5 | КМ4 |
Перед установкой тщательно протрите насухо наружный конус инструмента и внутренний конус втулки, так как смазка или грязь снижают силу трения и приводят к проворачиванию. Вставьте хвостовик во втулку и плотно прижмите его осевым усилием с небольшим доворотом. При извлечении используйте выталкиватель, который вставляется в прорезь на тыльной стороне втулки. Удар выталкивателя разжимает конус, и инструмент выпадает сам.
