Переходные втулки для расточных токарных блоков
При возникновении вибраций на тяжёлых режимах резания рекомендуется стандартную переходную втулку заменить на втулку OSL. В первую очередь это касается работы свёрлами со сменными пластинами. У втулок OSL меньше ширина бурта и больше его диаметр, поэтому вылет режущей кромки снизится, а бурт плотно прижмётся к торцу расточного блока. За счёт широкого бокового паза втулка слабее проявляет свои пружинные свойства и легче адаптируется к микроскопическим деформациям в момент затяжки радиальных винтов, то есть не увеличивает зазоры между сопрягающимися поверхностями, что способствует повышению жёсткости крепления в целом.

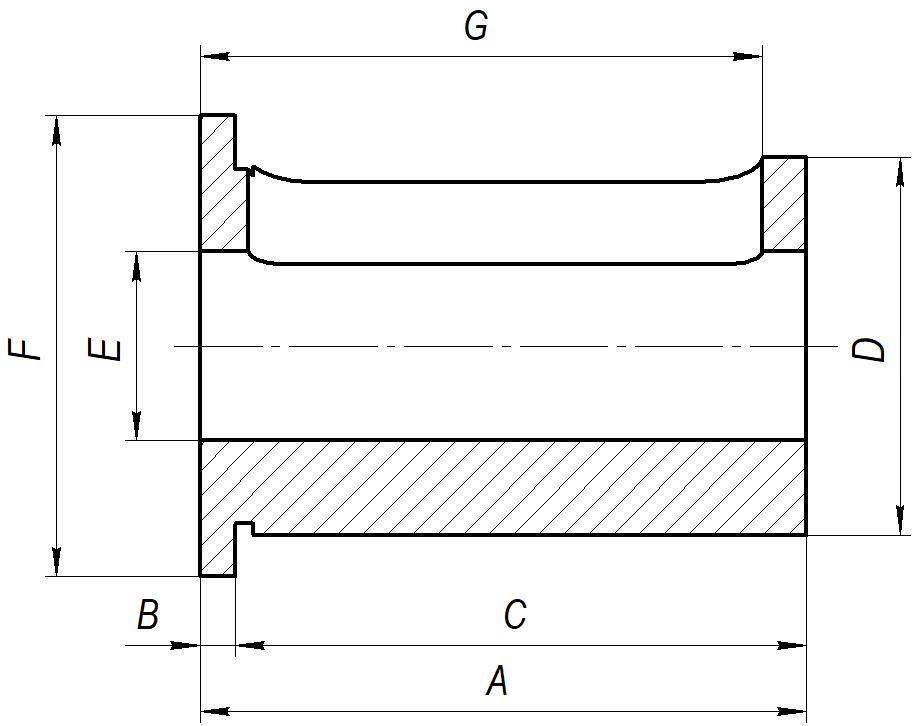

Размеры втулок OSL
| A | B | C | D | E | F | G | |
|---|---|---|---|---|---|---|---|
| OSL-20-16 | 54 | 5,5 | 48,5 | 20 | 16 | 30 | 48 |
| OSL-25-16 | 60 | 5,5 | 54,5 | 25 | 16 | 35 | 48 |
| OSL-25-20 | 60 | 5,5 | 54,5 | 25 | 20 | 35 | 56 |
| OSL-32-16 | 64 | 5,5 | 58,5 | 32 | 16 | 42 | 48 |
| OSL-32-20 | 64 | 5,5 | 58,5 | 32 | 20 | 42 | 56 |
| OSL-32-25 | 64 | 5,5 | 58,5 | 32 | 25 | 42 | 56 |
| OSL-40-16 | 74 | 5,5 | 68,5 | 40 | 16 | 50 | 48 |
| OSL-40-20 | 74 | 5,5 | 68,5 | 40 | 20 | 50 | 60 |
| OSL-40-25 | 74 | 5,5 | 68,5 | 40 | 25 | 50 | 60 |
| OSL-40-32 | 74 | 5,5 | 68,5 | 40 | 32 | 50 | 60 |
Втулки типа OSL не имеют боковых винтов, поэтому бурт должен быть зажат между торцем расточного блока и корпусом инструмента во избежание осевых перемещений втулки.
